电能计量模块在空调中的应用及工作原理

一、应用背景

随着现代化建筑的快速发展和人们对能源消耗效率的日益关注，空调系统的能效管理和监控变得越来越重要。电能计量模块作为一种有效的能耗监测工具，被广泛应用于空调系统中，以实现能耗的精准计量和科学管理。

二、空调系统结构

电能计量空调系统通常由空调主控模块、计量模块、驱动模块、输出显示装置、温度采集模块、控制输入装置和电源输入端子等组成。其中，电源输入端子为空调系统提供电力供应，控制输入装置用于接收外部控制信号以调节空调系统的运行状态。输出显示装置则用于实时显示空调系统的运行状态和能耗情况。温度采集模块、驱动模块和空调主控模块之间通过电气连接形成室温调节电路，以实现温度的精确控制。

三、单相互感式计量模块的作用

在空调系统中，JSY1003F单相互感式计量模块的主要作用是采集和处理单相交流电的电压、电流等电参数，进而计算出功率、电能、功率因数、频率等电参量。这些电参量对于评估空调系统的能效和进行能耗管理具有重要意义。

四、单相互感式计量模块的工作原理

JSY1003F单相互感式计量模块的工作原理可以分为以下几个阶段：

信号采集

电能计量模块内部配备有专用测量芯片，该芯片能够精准地采集单相交流电的电压和电流信号。

这些信号是电能计量的基础，对于后续的计算和处理至关重要。

信号处理

采集到的电压和电流信号经过24位AD采样，被转换为数字信号。

这一步骤确保了信号的精确性和稳定性，为后续的计算提供了可靠的数据基础。

数据计算

利用采集到的电压和电流数字信号，模块内部进行计算，得出功率、电能、功率因数、频率等电参量。

这些电参量能够全面反映空调系统的能耗情况，为能效管理提供科学依据。

数据传输与显示

计算得出的电参量数据可以通过通信接口（如Modbus-RTU协议）传输给上位机或监控系统。

同时，这些数据也可以在输出显示装置上进行实时显示，方便用户随时了解空调系统的能耗

情况。

五、应用优势

精准计量

电能计量模块采用高精度测量芯片和先进的算法，能够实现对空调系统能耗的精准计量。

科学管理

通过实时监测和记录空调系统的能耗数据，用户可以对能效进行科学管理，制定节能措施和优化方案。

提高能效

借助电能计量模块的数据支持，用户可以及时发现和解决能效问题，从而提高空调系统的整体能效水平。

促进节能减排

通过精准计量和科学管理，电能计量模块有助于推动空调系统的节能减排工作，为环境保护做出贡献。

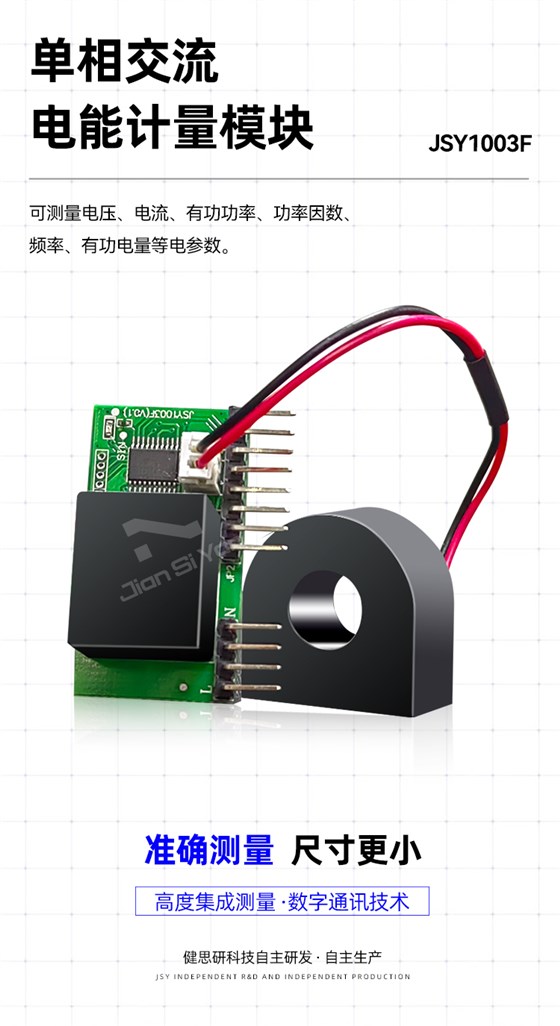

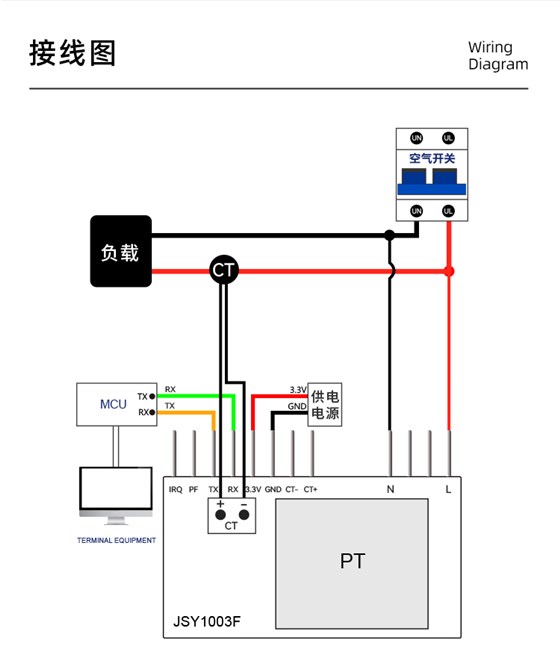

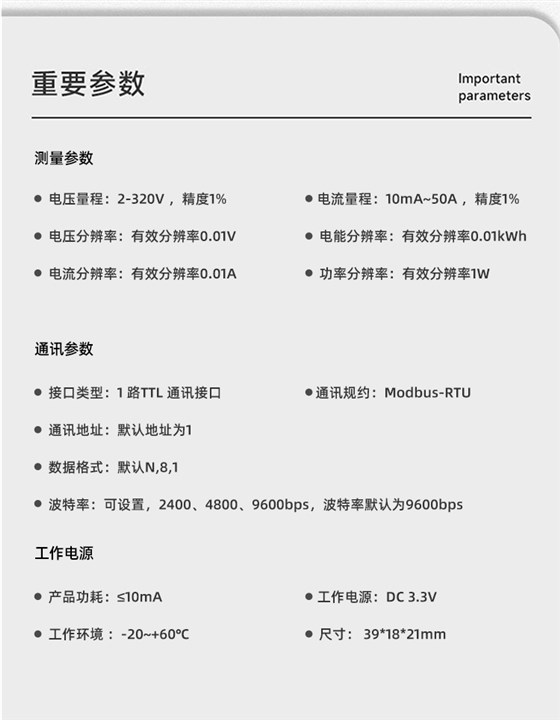

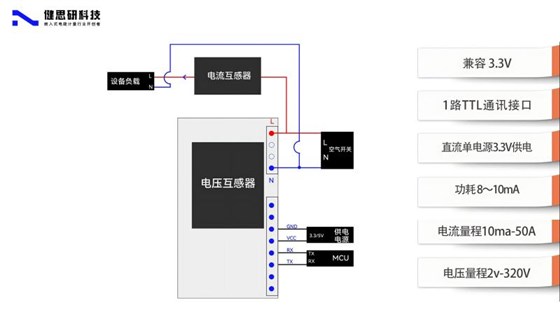

五、产品详情

六、总结

电能计量模块在空调系统中具有广泛的应用前景和重要的实用价值。通过精准计量和科学管理，它能够有效推动空调系统的节能减排工作，提高整体能效水平。

想了解更多电能计量模块应用请关注我，下期为您更新。
