家庭能源网关开发历程①：4大核心目标+健思研JSY-MK-163T选型，打造智能用电管家

一、项目核心目标：全方位解决家庭用电管理痛点

这款家庭能源网关的核心是通过智能监测技术，实现家庭用电的精细化管理，具体有4大核心目标：

1.精准计量总用电量：实时捕捉家庭用电数据，为用电分析、费用核算提供基础支撑，对家庭耗电了如指掌。

2.智能识别电器使用频次：通过监测不同时段的功率波动，自动判断各类电器的开关状态，精准统计使用频率，为节能降耗提供数据依据。

3.精准核算阶梯电费：适配我国尖峰平谷电价政策和阶梯电价规则，自动调整计算逻辑，生成清晰电费账单，合理规划用电时间、降低支出。

4.电器状态智能判别：通过监测线路电流、功率、功率因数等参数，识别家中电器种类与数量，不仅方便设备管理，还能快速定位故障，提升用电安全性。

综上所述：本项目通过集成先进的智能监测技术，为家庭用电管理提供了一套全方位的解决方案。用户通过这一系统，可以实现对家庭用电的精细化、智能化管理，有效降低用电成本，提高生活品质，同时为节能减排做出贡献。

二、关键器件选型：健思研核心器件，稳定可靠是核心

一款优质的能源网关，离不开性能过硬的核心器件。

1. 单相互感式计量模块：JSY-MK-163T

作为数据采集的核心，这款单相电参数测量模块，凭借卓越性能成为项目首选，核心优势如下：

测量全面精准：支持电压、电流、功率、功率因数、频率、电能、二氧化碳排量等多类参数，覆盖家庭用电监测全需求；采用专用测量芯片和24位AD采样，电压、电流、电量测量误差小于±1.0%，有功电度达1级标准，数据精准度有保障，这也是JSY-MK-163T这款产品广受行业认可的关键。

接口友好易适配：自带1路TTL通讯接口，兼容5V/3.3V，支持标准Modbus-RTU规约，编程适配更轻松，无论是新手还是资深开发者，都能快速上手。

稳定耐用抗干扰：耐压达DC3000V，被测电源与供电电源相互隔离，支持-20～+70℃工作温度，具备防电源接反保护功能，家庭复杂用电环境也能轻松应对。

安装灵活适配广：可选单匝穿心PCB固定或开口互感器，接线简单，模块平面尺寸仅25.6*43.3mm，小巧的体积让它能轻松嵌入各类设备，适配不同安装场景。

掉电数据不丢失：电度数据采用4字节无符号数存储，连续累计10年不会溢出，掉电后数据依然保存，无需担心数据丢失问题。

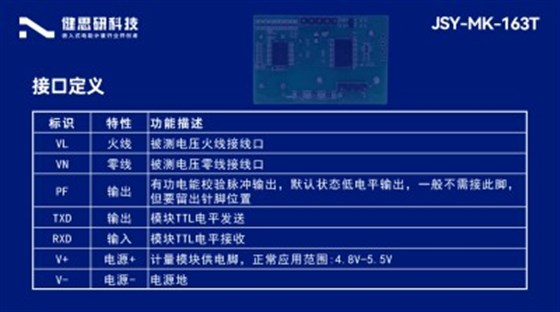

接口定义

JSY-MK-163电能计量模块管脚说明

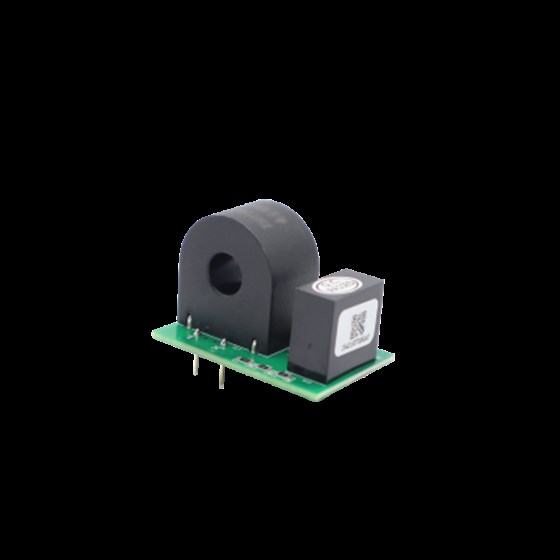

外形及安装

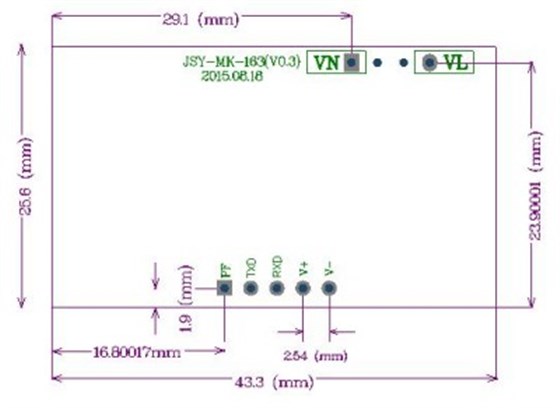

外形尺寸图

2. 主控MCU：HC32F005

HC32F005是一款由华大半导体有限公司生产的32位ARM Cortex-M0微控制器。这款MCU具有以下特点：

核心与性能：HC32F005采用Cortex-M0内核，主频为32MHz。它具备32K字节的Flash存储器和4K字节的RAM，其中Flash带有擦写保护功能，而RAM附带奇偶校验，增强了系统的稳定性。

功耗管理：这款MCU拥有灵活的功耗管理系统，支持多种功耗模式，包括深度休眠模式（5μA @ 3V）、低速工作模式（10μA @ 32kHz）、睡眠模式（30μA/MHz @ 3V @ 16MHz）以及工作模式（150μA/MHz @ 3V @ 16MHz）。它的低功耗唤醒时间仅为3μs，使得模式切换更加灵活高效。

外设与接口：HC32F005集成了多种外设和接口，包括多路UART、SPI、I2C通讯接口，以及12位1Msps采样速率的SARADC（模数转换器）。此外，它还配备了比较器、定时器/计数器、蜂鸣器频率发生器等。

封装与工作温度：HC32F005提供多种封装选项，如SOP20、TSSOP20等，适用于不同的应用需求。它的工作温度范围为-40至85摄氏度（某些型号可达-40至105摄氏度）。

注：这里只是粗略的讲解芯片的资源，详细情况可点击产品手册下载

引脚定义

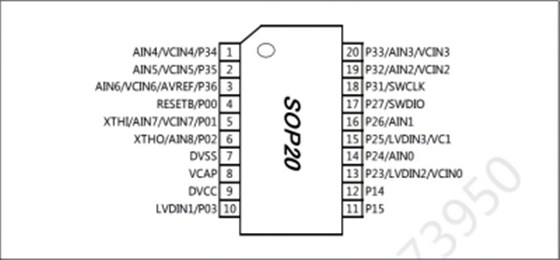

HC32F005管脚图

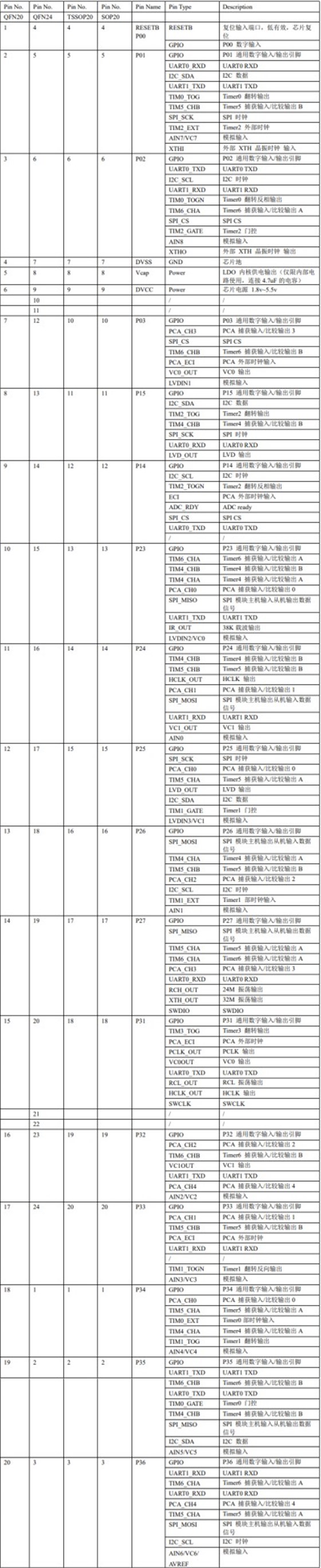

引脚功能说明

三、资源福利

为了方便大家快速上手，整理了以下关键资源，点击即可获取：

1.深圳市健思研科技产品详情：http://www.webaic.com

2.单相互感式计量模块JSY-MK-163T产品手册：

（提取码：3187）

3.接线教程：https://www.bilibili.com/video/BV1MEHMeJEW8

下一期，我们将聚焦主控MCU的UART中断配置，教大家如何实现与JSY-MK-163T模块的数据收发，为后续读取电参数数据打好基础～ 关注不迷路，一起解锁智能硬件开发新技能！
