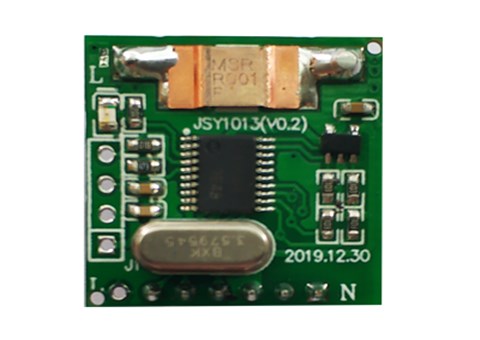

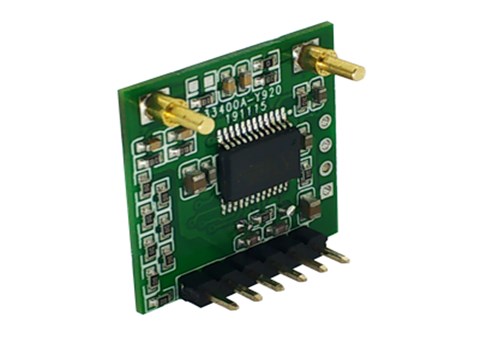

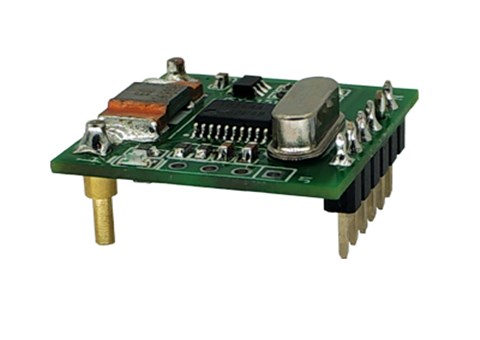

JSY1013 嵌入式电参数传感器

JSY1013交/直流电参数传感器是一款高度集成的测量传感器，产品通过两路全差分24位Σ-ΔADC进行同步采样，每通道采样速率为6.4k/s；能够对交/直流的电压、电流进行准确测量，基于同步采样技术在测量交流时能够计算出有功功率、功率因素；MCU通过对时间的积分计算出有功电能；提供1路UART接口，使用MODBUS-RTU协议。

该传感器可方便的嵌入电器内部，实时测量用电器的电压、电流、功率以及用电量的信息，用电器可以通过对实时电参数的分析来评估电器工作状况。

行业应用：电能计量插座、智能开关、家电产品、节能监测等用电产品及其他用电监测产品。

满足充电桩鉴定规程《JJG1148-2018》《GB_T_17215.321-2008》中计量标准要求。

《MODBUS-RTU》协议。可选配不同规格，方便易用。

1.单相交流输入

1）电压量程：0~100V、220V等可选（可定制其他电压范围）。

2）电流量程：0.001~10A锰铜采样直入式（可定制其他电流范围）。

3）额定频率：45~65Hz。

4）信号处理：采用专用计量芯片，24位AD采用。

5）过载能力：1.2倍量程可持续；瞬间(<20ms)电流5倍，电压1.5倍量程不损坏。

6）输入阻抗：电压通道>1KΩ/V，电流通道≤100mΩ。

2.通讯接口

1）接口类型：提供UART通讯接口。

2）通讯协议：MODBUS-RTU协议。

3）数据格式：可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4）通讯速率：波特率可设置1200、2400、4800、9600bps；通讯接口波特率默认9600bps，“n,8,1”格式。

3.计量数据输出

电压、电流、功率、功率因素、频率、电能等电参数。

4.测量精度

电压、电流、功率：≤1.0%；有功电度1级

5.电源

DC+3.3V供电时，典型功耗：≤20mA。

6.工作环境

1）工作温度：-20~+70℃；存放温度：-40~+85℃。

2）相对湿度：5~95%，无结露（在40℃下）。

3）海拔高度：0~3000米。

4）环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所。

7.温度漂移

≤100ppm/℃

8.安装方式

嵌入安装，可提供封装

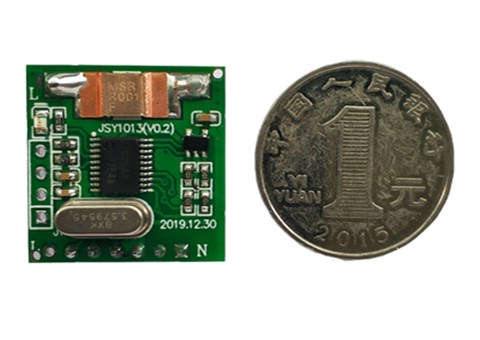

9.模块尺寸

23*23mm，管脚间距2.54mm

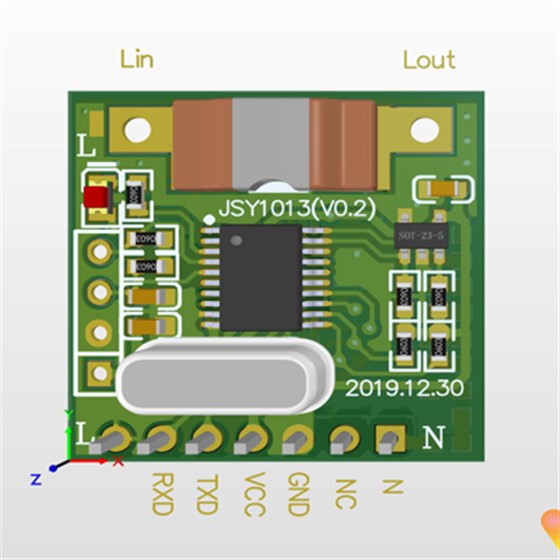

10.外形接口定义及接线图
