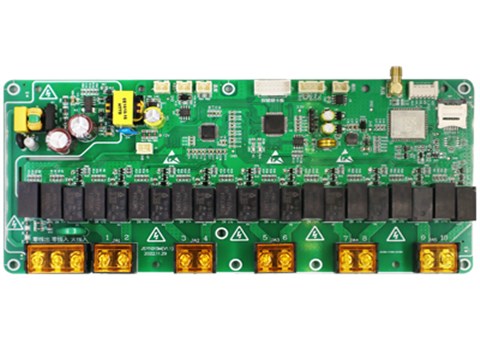

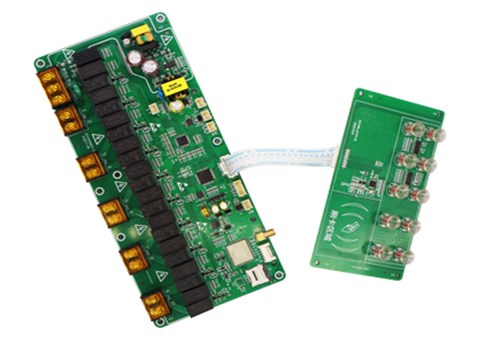

JSY1015 交流10路电动车充电桩电能计量模块

功能特点

技术参数/规格内容

备注

输入类型

单相交流

220V/50Hz

充电端口

10个

十路输出

最大总电流

40A

单路最大电流

4A

继电器规格

220V/10A

继电器防粘连专利加持，更耐用

粘连检测

支持

继电器防粘连专利加持

单路最大功率

900W

默认值900，可设200~1000

整机最大功率

9000W

跟设定值相关联

典型功耗

<5W

输入电压

220V±20%/50HZ

输出电压：220V

输入输出端子

输入L/N，输出L/N

电流下限

充满自停

默认0.02A，可设0.02-1A

电流下限延时

90s后动作

默认90s，可设30~300s

过载保护

超功率动作

默认动作时间5s，可设2~15s

欠压过压保护

≤176V AC，≥264V AC

过流保护

支持

空载保护

支持

设定的一定时间内关闭该回路供电

功率识别自适应

支持

防止私接大功率设备或超功率使用

过温保护

支持

高温判断值85℃，可设30~99℃

短路保护

无

外接空开

漏电保护

无

外接漏电保护器

语音播报

支持

可选配

显示屏

支持

可配，预留接口

电气隔离

485/电源/电压/电流输入相互隔离；隔离耐压2000V

通讯方式

1路485接口

默认波特率9600bps

联网方式

4G全网通

连接平台，带4G天线

充电平台

支持

可定制

充电方式

刷卡+微信扫码

可选配

充电时间

默认12H

可设置1~24H

测量参数

电压/电流/功率

电能/功率因数/频率等

测量精度

±1%

有功电度1级

计量芯片

内置

24位专用计量芯片

工作温度

-20～+55℃

存放温度

-40～+75℃

相对湿度

5～95%，无结露（在40℃下）

海拔高度

≤3000米

温度漂移

≤100ppm/℃

使用环境

无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所
