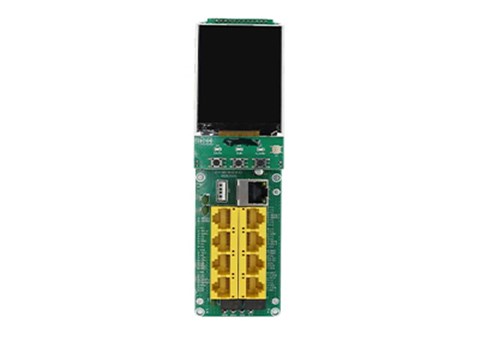

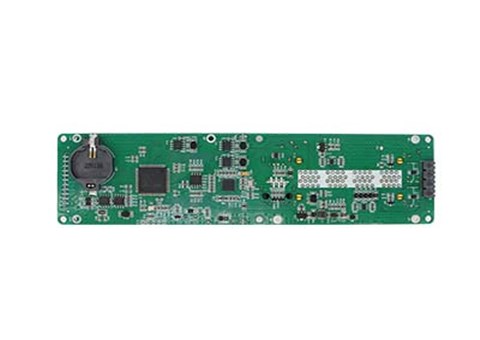

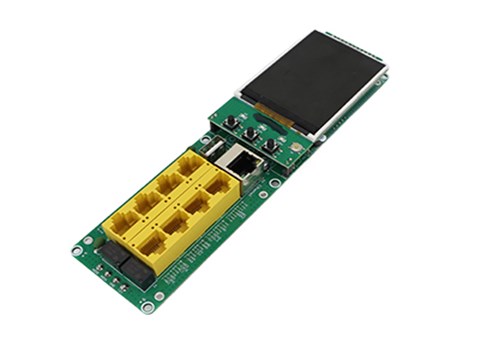

JSY-MK-810 单三相智能IP PDU表头

JSY-MK-810 智能 IP PDU 模块是深圳市健思研科技基于 SUM（可持续、可升级和可维护）设计理念研发的专业级网络远程监控管理电源分配核心元器件，兼容单相 / 三相配电场景，集成网络通讯、电源分配、电能计量全自主核心技术。产品支持总路及每路输出电参量精准计量、远程开关控制，可自定义上电时序与告警阈值，具备 RS485 级联、多维度告警、用户权限分级管理等功能，配备双温湿度接口、4 路开关量输入和 2 路开关量输出，可外接门禁、水浸、烟雾等传感器，适配多场景环境监测。设备支持以太网 Web 远程访问、SNMP（V1/V2c/V3）协议及 NTP 时间同步，可通过 RS485 总线最多级联 4 台设备，广泛应用于 IDC、银行、证券、政府、企业等数据中心机房，实现能源优化、电路保护与精细化配电管理，降低总拥有成本。

1. 交流输入

1)单相输入：电压 176-264V，最大总负载电流 63A

2)三相输入：电压 3220V 50Hz，最大总负载电流 332A（可定制 63A/120A/150A）

3)输出电压：176-264V

4)输出电流：8A，可选 20A 大电流

5)输出位数：可选，最大 48 位

6)工作频率：50Hz

2. 测量功能

1)测量参数：总路及每路输出的电压、电流、功率、功率因数、电能

2)温湿度测量：2 路接口，分辨率 0.1℃/0.1%，测温精度 ±0.5℃，测湿精度 ±2%，响应时间≤1s

3)开关量：4 路输入（可配置）、2 路输出，支持门禁 / 水浸 / 烟雾等传感器接入

3. 通讯接口

1)主接口：1 路以太网口（远程 Web 访问）、2 路 RS485 接口（同总线，方便级联）

2)预留接口：1 路备用 RS485 接口

3)通讯协议：支持 MODBUS-RTU、SNMP V1/V2c/V3，提供二次开发接口

4)级联能力：RS485 总线最多级联 4 台，通讯距离≤1200 米（屏蔽双绞线）

5)本地升级：1 路 USB 接口，支持固件本地升级

4. 电气与防护

1)告警阈值：过压 110-300VAC（默认 265V）、欠压 0-300VAC（默认 175V）、过流 0-63A（默认 63A）

2)告警方式：蜂鸣器鸣响、LCD 数值闪烁、邮件推送、SNMP Trap、串口后台告警

3)权限管理：管理员分级定义，超级用户拥有最高操作权限

5. 显示与操作

1)显示屏：TFT 彩屏，垂直显示方向，刷新时间 1s，无操作背光 5 分钟熄灭

2)操作按键：上翻、下翻、设置、复位键，支持本地参数配置与状态查看

3)状态指示灯：通讯灯（黄）、运行灯（绿）、报警灯（红），蜂鸣器（默认关闭）

6. 电源

1)供电方式：适配单相 / 三相交流输入电压范围

2)功耗特性：工业低功耗设计，适配机房不间断供电场景

7. 工作环境

1)工作温度：-20~+60℃；极限工作温度：-30~+70℃

2)相对湿度：10~90%（无凝露）

3)存储运输极限温度：-40~+70℃

4)适用场所：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的工业 / 机房环境

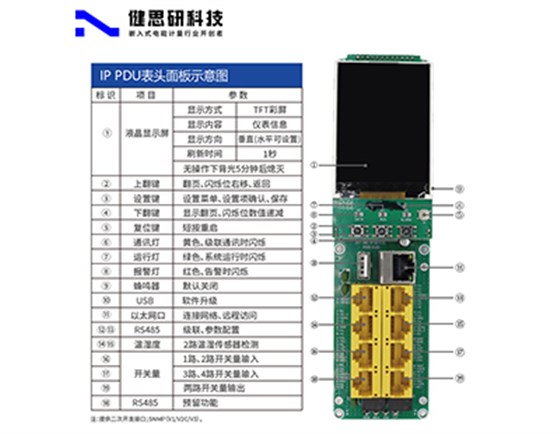

8.面板定义

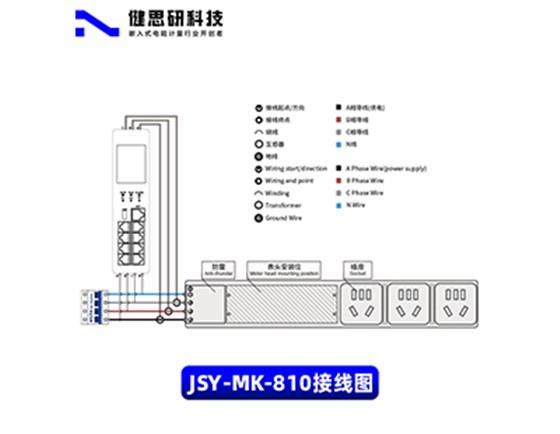

9.接线参考
