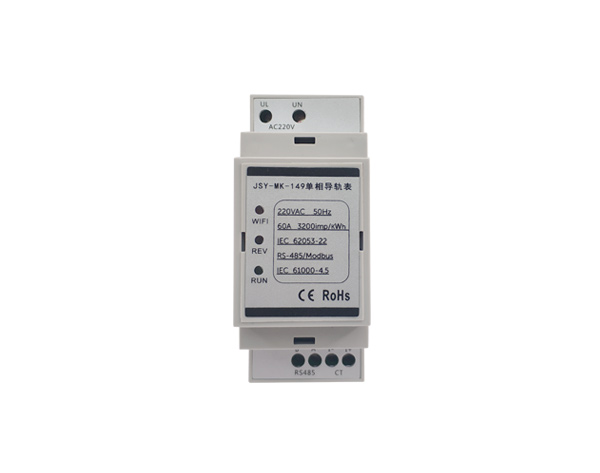

JSY-MK-149 单相导轨式RS485电能测量仪

本地电能采集模块

1.采集单相交流电参数,包括电压、电流、功率、电能等电参量。
2.采用专用测量芯片,有效值测量方式,测量精度高。
3.支持无线802.11 b/g/n 标准。
4.带1路RS-485通讯接口。
5.通信规约采用标准Modbus-RTU,兼容性好,方便编程。
6.带ESD保护电路的RS-485通信接口。
7.可根据客户要求更改和定制。

产品概述:/ Product overview

  JSY-MK-149 单相导轨式RS485电能测量仪是高度集成测量、数字通讯等,能够完成电能测量、采集及传输,单相交流电参数测量应用产品,准确测量单相交流电压、电流、功率、正反向电量及总电量等电参数,并具备1路RS-485通讯接口,MODBUS-RTU规约,具有极优的性价比。

  JSY-MK-149 单相导轨式RS485电能测量仪可广泛应用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中,用于远程监测交流设备的电流和电量消耗情况。

产品技术参数:/ Product technical parameters

1单相交流输入

1)电压量程:100V、220V等可选

2)电流量程:5A、50A、100A、150A等可选,外接开口互感器型号可选

3)信号处理:采用专用测量芯片,24位AD采用

4)过载能力:1.2倍量程可持续;瞬间(<20mS)电流5倍,电压1.2倍量程不损坏

5)输入阻抗:电压通道>1KΩ/V;电流通道≤100mΩ

2. 通讯接口

1)接口类型:RS-485接口

2)通讯规约:MODBUS-RTU规约

3)数据格式:“n,8,1”

4)通讯速率:RS-485通讯接口波特率可设置1200、2400、4800、9600Bps;波特率默认为9600Bps

3. 测量输出数据

电压、电流、功率、电能、功率因素、频率等多个电参量,

4. 测量精度

电压、电流、电量:±1.0%,有功电度1级

5. 隔离

RS-485接口与供电电源、电压输入、电流输出之间相互隔离;隔离耐压2000VAC

6. 电源

1)可选100V、220V、电压线路100V~220V

2)AC220V供电时,峰值电压不得超过265V;典型功耗:≤2W

7. 工作环境

1工作温度:-20~+70℃;存放温度:-40~+75℃

2)相对湿度:5~95%,无结露(在40℃下)

3)海拔高度:0~3000米

4)环境:无爆破、腐蚀气体及导电尘埃,无显著摇动、振动和冲击的场所。

8. 温度便宜

≤100ppm/℃

9. 安装方式

2P导轨式安装

10. 产品外形及接口定义

JSY-MK-149 WiFi导轨式监测仪
