JSY-MK-109型电流采集模块是高度集成测量、数字通讯等，能够完成电能测量、采集及传输，单相交流电参数测量应用产品，准确测量单相交流电压、电流、功率、电量及总电量等电参数，并具备1路9V电源输出，1路RS-485通讯接口，MODBUS-RTU规约，具有极优的性价比。

JSY-MK-109  型电流采集模块可广泛应用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中，用于监测交流设备的电流和电量消耗情况。

1. 单相交流输入

1)电压量程：100V、220V等可选。

2)电流量程：5A、50A、100A等可选;外配外接开口电流互感器型号可选。

3)信号处理：采用专用计量芯片，24位AD采用。

4)过载能力：1.2倍量程可持续;瞬间(<20ms)电流5倍，电压1.5倍量程不损坏。

5)输入阻抗：电压通道>1KΩ/V，电流通道≤10mΩ。

2. 通讯接口

1)接口类型：1路RS-485通讯接口。

2)通讯协议：MODBUS-RTU协议。

3)数据格式：可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通讯速率：RS-485通讯接口波特率可设置1200、2400、4800、9600Bps;波特率默认为4800bps。

3. 测试输出数据

电压、电流、功率、电能等多个电参量。

4. 测量精度

电压、电流、功率：±1.0%;有功电度1级。

5. 电气隔离

RS-485接口，与供电电源、电压输入、电流输入之间相互隔离;隔离耐压2000VAC。

6. 电源

1)可选100V、220V、电压线路100V～220V。

2)AC220V供电时，峰值电压不得超过265V;典型功耗：≤2W。

7. 工作环境

1)工作温度：-20~+70℃;存放温度：-40~+85℃。

2)相对湿度：5~95%，无结露(在40℃下)。

3)海拔高度：0~3000米。

4)环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所。

8. 温度漂移

≤100ppm/℃

9. 安装方式

螺丝固定安装孔距为65*45mm

10. 产品尺寸

72×51×24mm

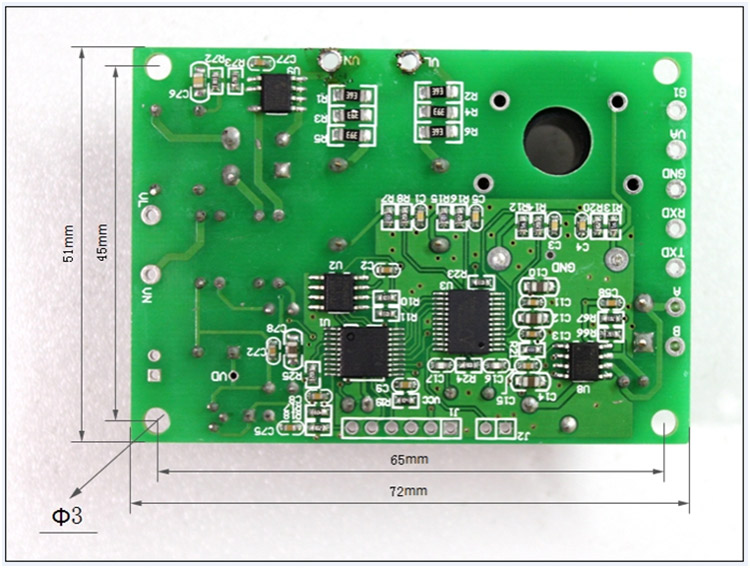

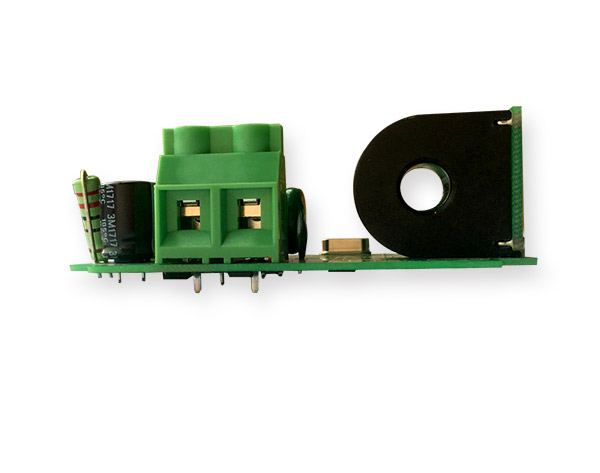

11. 外形及安装

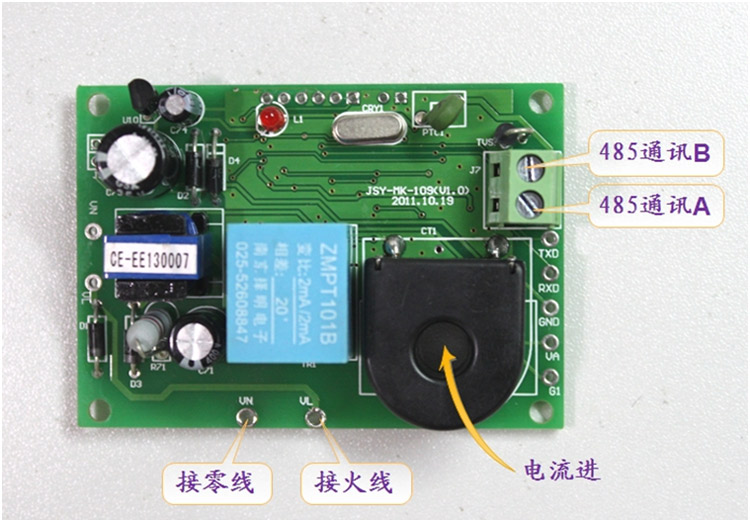

12. 接口定义
