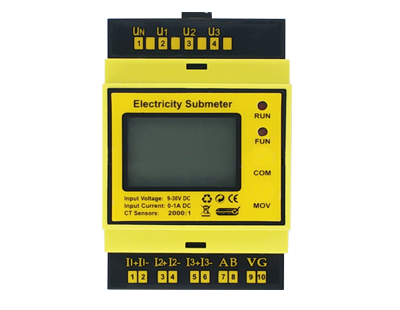

JSY-MK-309 三相互感式电参数采集模块

本地电能采集模块

1. 测量三相交流电压、电流、功率、功率因数、频率、电能等多个电参量。
2. 采用专用测量芯片,测量精度达到国家电力电量计量标准(GB/T17215)1.0级。
3.带1路ESD保护电路的RS-485通信接口。
4.高隔离电压,耐压值达AC;2000V。
5. 通信规约采用标准Modbus-RTU,兼容性好,方便编程。
6. 点阵液晶显示,内容详细丰富。
7.可根据客户要求更改和定制。

产品概述:/ Product overview


JSY-MK-309三相互感式电参数采集模块我公司采用微电子技术与专用大规模集成电路,应用数字采样处理技术及SMT工艺等先进技术研制开发的拥有完全自主知识产权的三相电能表。该测试仪技术性能完全符合IEC 62053-21国标标准中1级三相有功电能表的相关技术要求,能直接精确地测量额定频率为50HZ或60HZ三相交流电网中的电压、电流、功率、功率因数、电量及总量等电参数。该检测仪内置1路RS485通讯接口,液晶显示,MODBUS-RTU通讯协议方便与各种AMR系统联接,具有可靠性好、体积小、重量轻、外形美观、安装方便等特点


产品技术参数:/ Product technical parameters

1. 三相交流输入

1) 电压量程:100V、220V、380V等可选;

2) 电流量程: 5A、20A、50A、100A、200A、300A、400A、500A等可选;外配外接开口电流互感器型号可选;

3) 信号处理:采用专用测量芯片,24位AD采样;

4) 过载能力:1.2倍量程可持续;瞬间(<200mS)电流5倍,电压2倍量程不损坏;输入阻抗:电压通道>1 kΩ/V;电流通道≤100mΩ。

2. 通讯接口

1)接口类型:1路RS-485通讯接口。

2)通讯协议:MODBUS-RTU协议。

3)数据格式:可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通讯速率:RS-485通讯接口波特率可设置1200、2400、4800、9600Bps;波特率默认为9600bps。

3. 测试输出数据

电压、电流、功率、电能等多个电参量。

4. 测量精度

电压、电流、功率:≤1.0%;有功电能计量标准1.0级

5. 电源

宽电压供电;9V~58VDC,DC12V供电时;典型功耗:28mA

6. 工作环境

1)工作温度:-20~+70℃;存放温度:-40~+85℃。

2)相对湿度:5~95%,无结露(在40℃下)。

3)海拔高度:0~3000米。

4)环境:无爆炸、腐蚀气体及导电尘埃,无显著摇动、振动和冲击的场所。

7. 温度漂移

≤100ppm/℃

8. 安装方式

35mm 标准DIN导轨安装

9. 外形尺寸

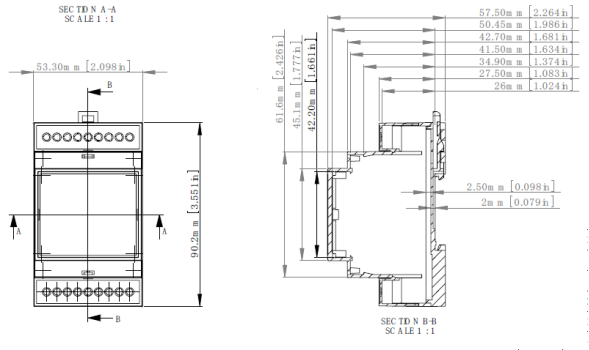

JSY-MK-309尺寸图
