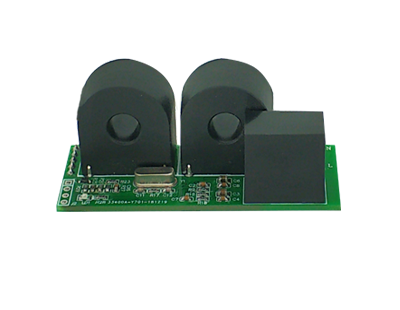

JSY-MK-194互感式高精度宽量程电能计量模块是高度集成测量、数字通讯技术，能够完成电能测量、采集及传输的单相交流电参数测量产品，能准确测量单相交流电压、电流、功率、功率因数、频率、电量等电参数，1路TTL电平接口，完全隔离电路，体积小，接口简单，测量电流范围大，可以方便嵌入到各种需要测量用电情况的设备中，具有极优的性价比。

JSY-MK-194 互感式高精度宽量程电能计量模块可广泛应用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中，用于监测交流设备的电流和电量消耗情况。

1 单相交流输入

1) 电压量程： 0~264V；

2) 电流量程： 1mA~60A；

3) 信号处理：采用专用测量芯片，24位AD采样；

4) 过载能力：电流1.2倍量程可持续，电压1.5倍量程不损坏；

5) 输入阻抗：电压通道＞1 kΩ／V；

2 通讯接口

1) 接口类型：1路TTL通讯接口，兼容5V/3.3V；

2) 通讯规约：MODBUS-RTU规约；

3) 数据格式：默认为“n,8,1”， “e,8,1”、 “o,8,1”、 “n,8,2”可设置；

4) 通讯速率： 默认为9600bps，4800bps，19200bps可设置；

3 测量输出数据

电压、电流、功率、电能、功率因数、频率等多个电参量，见Mdobus数据寄存器列表；

4 测量精度

电压、电流、功率、电量：小于±1.0%；

5 隔离

被测电源与供电电源之间相互隔离；隔离耐压3000VDC；

6 电源

1) 直流单电源5V供电,功耗10mA。

7 工作环境

1) 工作温度：-20～+70℃；存放温度：-40～+85℃；

2) 相对湿度：5～95%，无结露（在40℃下）；

3) 海拔高度：0～3000米；

4) 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；

8 温度漂移：≤100ppm/℃；

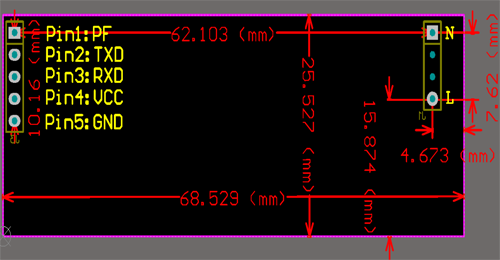

9 安装方式：PCB焊接，模块平面尺寸为68.5*25.5mm。

10 模块尺寸：  68.5*25.5*33.5mm
