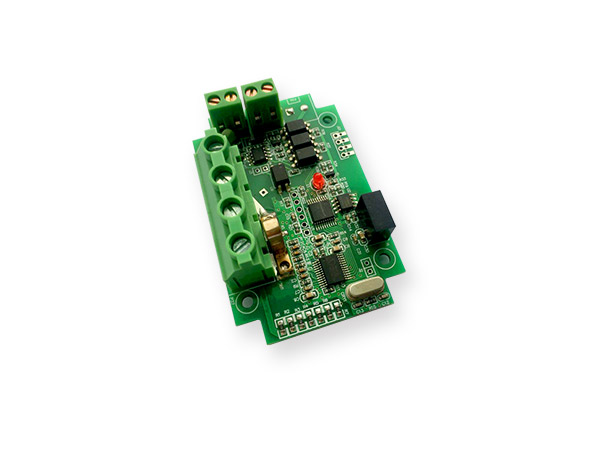

JSY-MK-211D 单回路直流电能计量模块

直流嵌入式电能计量模块

1. 采集单相交流或直流中的:电压、电流、功率、电能等多个电参量,信息全。
2. 采用专用测量芯片,有效值测量方式,测量精度高。
3. 带RS-485通讯接口,可选TTL两种方式进行通讯。
4. 通信规约采用标准Modbus-RTU,兼容性好,方便编程。
5. 宽工作电压AC80~264V,DC 5V。
6. 高隔离电压,耐压达AC:2000V。
7.可根据客户要求更改和定制。

产品概述:/ Product overview

JSY-MK-211D型单相直流电能计量模块系我公司采用微电子技术与专用大规模集成电路,应用数字采样处理技术及SMT工艺等先进技术研制开发的拥有完全自主知识产权的单相交直流计量模块。该模块技术性能完全符合IEC 62053-21国标标准中1级单相有功电能表的相关技术要求,能精确地测量额定频率为50HZ或60HZ单相交流电网中的电压、电流、功率、功率因数、电量及总量等电参数。该模块内置1路RS485通讯接口、1路TTL电平接口(可选)、MODBUS-RTU通讯协议方便与各种AMR系统联接,具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。

JSY-MK-211D型单相交直流电能计量模块可广泛应用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中,用于监测交流或直流设备的电压、电流及电量消耗情况。

产品技术参数:/ Product technical parameters

1. 单相交流输入

1)电压量程:AC 1~300V。

2)电流量程:10mA~10A。

3)信号处理:采用专用计量芯片,24位AD采用。

4)过载能力:10A量程可持续。

5)输入阻抗:电压通道>1KΩ/V。电流通道≤100mΩ。

2. 单相直流输入:

1)电压量程:DC 1~300V。

2)电流量程:10mA~10A。

3)信号处理:采用专用测量芯片,24位AD采样。

4)过载能力:10A量程可持续。

5)输入阻抗:电压通道>1 kΩ/V;电流通道≤100mΩ。

3. 通讯接口

1)接口类型:可选RS-485,TTL接口。

2)通讯协议:MODBUS-RTU协议。

3)数据格式:可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通讯速率:波特率可设置1200、2400、4800、9600bps。

5)通讯数据:电压、电流、功率、功率因素、电量等多个电参量。

4. 测量精度

电压、电流、功率:±1.0%;有功电度1级。

5. 供电电源

1)交流:80~260V。

AC220V供电时,峰值电压不得超过265V;典型功耗:≤2W。

2)直流:5V ±5%。

6. 工作环境

1)工作温度:-20~+70℃;存放温度:-40~+85℃。

2)相对湿度:5~95%,无结露(在40℃下)。

3)海拔高度:0~3000米。

4)环境:无爆炸、腐蚀气体及导电尘埃,无显著摇动、振动和冲击的场所。

7. 温度漂移

≤100ppm/℃

8. 模块尺寸

长*宽=75*50mm

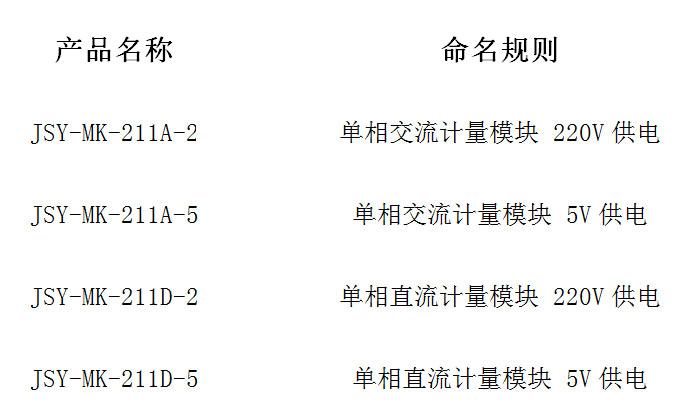

9. 产品分类

产品分类

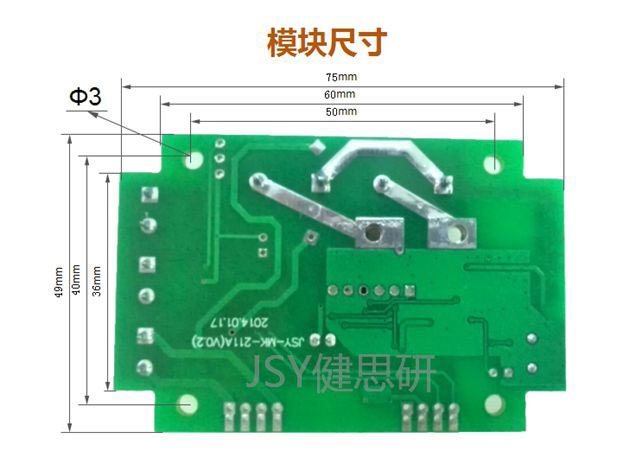

10. 外形尺寸


外形尺寸

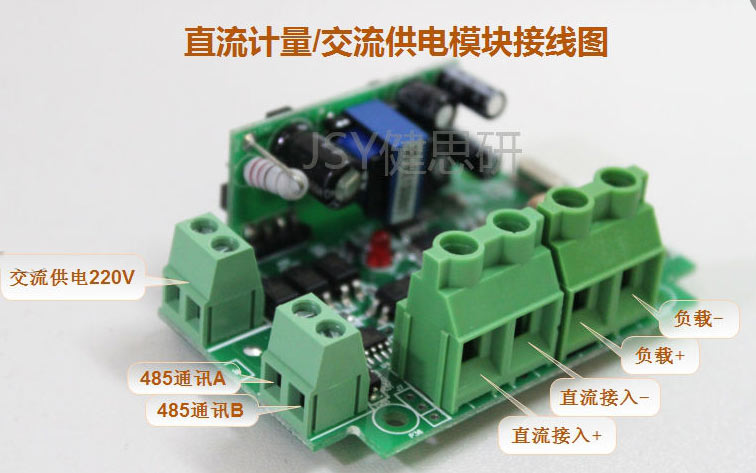

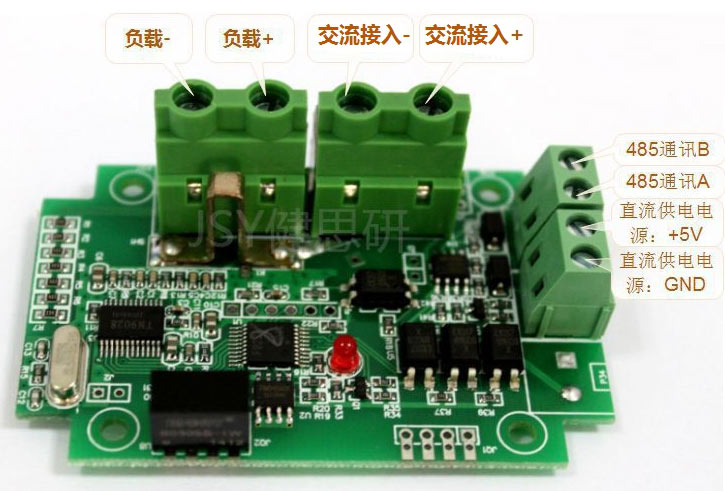

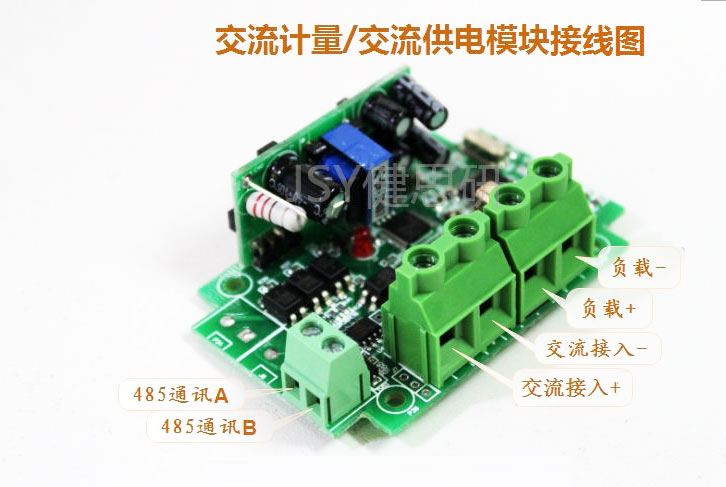

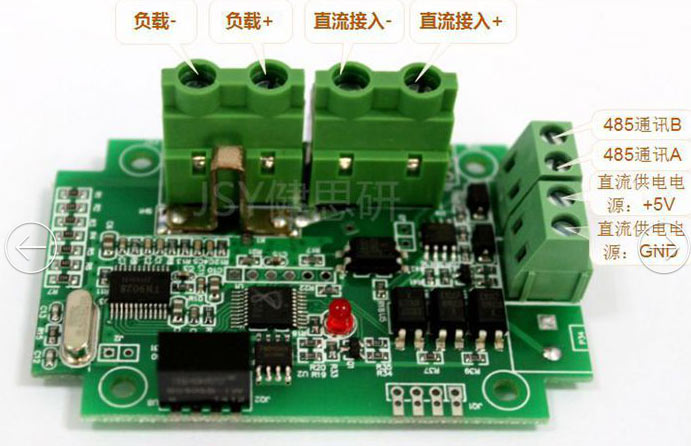

11. 接线示意图

JSY-MK-211A-5

JSY-MK-211A-5

JSY-MK-211A-2

JSY-MK-211A-2

JSY-MK-211D-2

JSY-MK-211D-2

JSY-MK-211D-5

JSY-MK-211D-5
