JSY1003A 微型单相电流检测模块

交流嵌入式电能计量模块

1. 满足充电桩鉴定规程《JJG1148-2018》《GB_T_17215.321-2008》中计量标准。
2. 《MODBUS-RTU》协议。
3. 准确测量单相交流电压、电流、功率、功率因素、频率、电量等电参数。
4. 1路3.3V TTL通讯接口。
5. 电气绝缘耐压3000VAC。

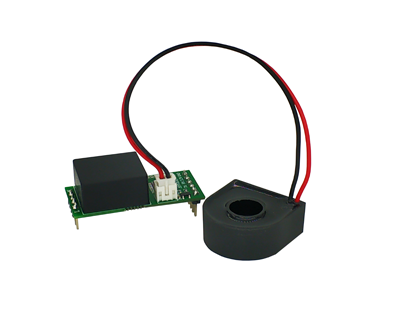

6. 可选配多种规格,单匝穿心PCB固定或开口互感器,方便易用。
7.可根据客户要求更改和定制。

产品概述:/ Product overview

JSY1003A微型单相电流检测模块是高度集成测量、数字通讯技术,能够完成电能测量、采集及传输的单相交流电参数测量,能够准确测量单相交流电压、电流、功率、功率因素、频率、电量等电参数。具有1路TTL电平接口,体积小,接口简单,具有极优的性价比。

特别采用了电气完全隔离电路,解决了跨行业应用时与强电不隔离的安全问题,可方便的嵌入到各种需要测量用电情况的设备中。

微型单相电流检测模块可广泛应用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中,用于监测交流设备的电流和电量消耗情况。

满足充电桩鉴定规程《JJG1148-2018》《GB_T_17215.321-2008》中计量标准要求。

支持《MODBUS-RTU》协议。

可选配不同规格,单匝穿心固定PCB或开口互感器,方便易用。

产品技术参数:/ Product technical parameters

1. 单相交流输入

1)电压量程:100V、220V、380V等可选。

2)电流量程:5A、50A、100A等可选,外接开口电流互感器型号可选。

3)信号处理:采用专用计量芯片,24位AD采用。

4)过载能力:1.2倍量程可持续;瞬间(<20ms)电流5倍,电压1.5倍量程不损坏。

5)输入阻抗:电压通道>1KΩ/V。

2. 通讯接口

1)接口类型:1路3.3V TTL通讯接口。

2)通讯协议:MODBUS-RTU协议。

3)数据格式:可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通讯速率:波特率可设置1200、2400、4800、9600bps;波特率默认9600bps。

3. 计量数据输出

电压、电流、功率、功率因素、频率、电量等多个电参量。

4. 电气隔离

被测电源与供电电源之间相互隔离,隔离耐压3000VAC。

5. 电源

直流电源3.3V供电,功耗8~10mA。

6. 工作环境

1)工作温度:-20~+70℃;存放温度:-40~+85℃。

2)相对湿度:5~95%,无结露(在40℃下)。

3)海拔高度:0~3000米。

4)环境:无爆炸、腐蚀气体及导电尘埃,无显著摇动、振动和冲击的场所。

7. 温度漂移

≤100ppm/℃

8. 安装方式

PCB焊接,模块平面尺寸为39*18mm

9. 模块尺寸

39*18*21mm

10. 外形及接口定义

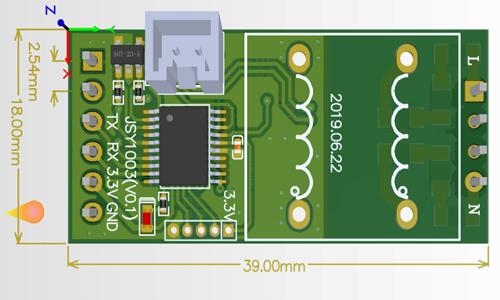

JSY1003尺寸图
