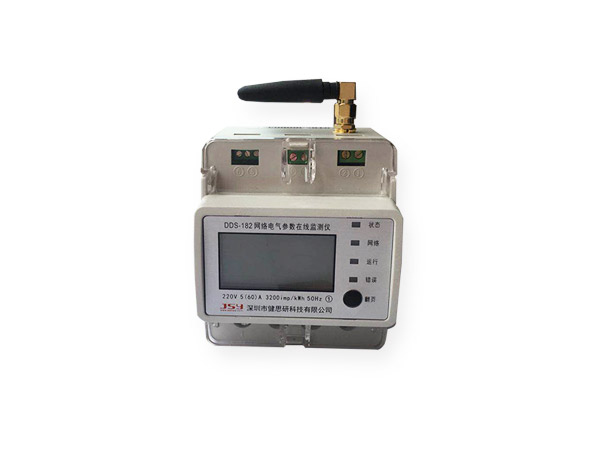

JSY-MK-182 无线电能计量模块

远程预付费管理模块

1. 测量单相交流电压、电流、功率、功率因数、频率、电能等多个电参量。
2. 采用专用测量芯片,测量精度达到国家电力电量计量标准(GB/T17215)1.0级。
3. 通信规约采用标准Modbus-RTU,兼容性好,方便编程。
4. 工业级gprs模块,稳定可靠。
5. 点阵液晶显示,内容详细丰富。
6. 可根据客户要求更改和定制。

产品概述:/ Product overview

JSY-MK-182无线电能计量模块是深圳市健思研科技有限公司集多年的电能计量产品设计经验,所推出的新一代导轨式安装,可微信自助查询与付费的监测仪。是一款集远程付费、用电参数分析、报警为一体的多用途监测仪;能够测量电压、电流、有功功率、频率、用电量数据和温湿度等数据,具备过压、过流等功能;同时集成了gprs通讯手段,用户可通过微信公众号对用电、报警情况进行查询,付费。

产品技术参数:/ Product technical parameters

1. 单相交流输入

1)电压量程:AC(DC)220V。

2)电流量程:AC(DC)10mA~60A锰铜直入式采样 内置100A交流磁保持继电器。

3)额定频率:交流:50Hz 可测量范围:45~65Hz。

4)信号处理:采用专用计量芯片,24位AD采用。

5)过载能力:1.2倍量程可持续;瞬间(<200ms)电流5倍,电压1.5倍量程不损坏。

6)输入阻抗:电压通道>1KΩ/V,电流通道≤10mΩ。

2. 通讯接口

1)接口类型:1路RS-485通讯接口。

2)通讯协议:MODBUS-RTU协议。

3)数据格式:可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通讯速率:RS-485通讯接口波特率可设置1200、2400、4800、9600Bps;波特率默认为9600bps。

3. 测试输出数据

电压、电流、功率、电能等多个电参量。

4. 测量精度

电压、电流、功率:≤1.0%;有功电能计量标准1.0。

5. 电源

宽电压供电;170V~260VAC。

6. 工作环境

1)工作温度:-20~+70℃;存放温度:-40~+85℃。

2)相对湿度:5~95%,无结露(在40℃下)。

3)海拔高度:0~3000米。

4)环境:无爆炸、腐蚀气体及导电尘埃,无显著摇动、振动和冲击的场所。

7. 温度漂移

≤100ppm/℃

8. 安装方式

4P导轨式安装

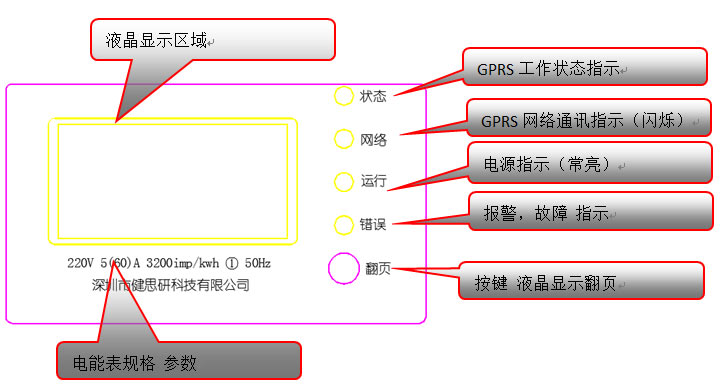

9. 外观面板显示说明


外观面板显示说明

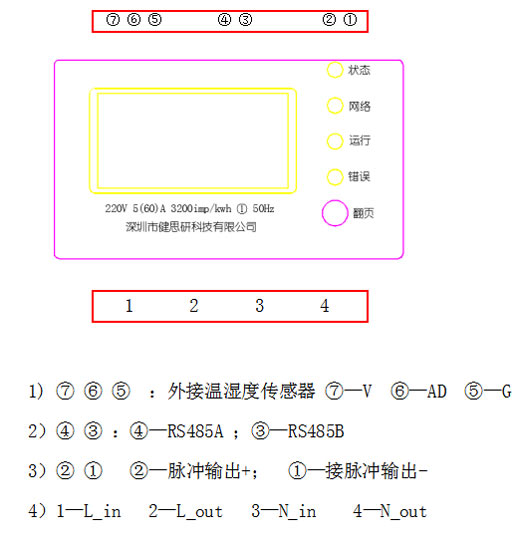

10. 安装接线说明

安装接线说明
