JSY-MK-183 交流充电桩8路带温度测量和零线电流采集模块是一款能够完成电能采集、测量、控制及数据传输的多路交流电参数测量产品，能准确测量8路交流电压、电流、功率、电量、零线电流等电参数，提供2路RS-485通讯接口，MODBUS-RTU规约，具有极优的性价比。

JSY-MK-183 交流8路带温度测量和零线电流采集模块可广泛应用于充电桩、节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中，用于监测交流设备的交流和电量消耗情况。

1. 交流8路输入

1）电压量程：0~350V（可定制）。

2）电流量程：每路10A（可定制）。

3）信号处理：采用专用计量芯片，24位AD采用。

4）过载能力：1.2倍量程可持续；瞬间(<20ms)电流5倍，电压1.2倍量程不损坏。

5）输入阻抗：电压通道>1KΩ/V，电流通道≤10mΩ。

2. 通讯接口

1）接口类型：2路RS-485通讯接口。

2）通讯协议：MODBUS-RTU协议。

3）数据格式：可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4）通讯速率：RS-485通讯接口波特率可设置9600、19200、38400bps；波特率默认为9600bps，数据格式“n,8,1”。

3. 测试输出数据

电压、电流、功率、电能、零线电流等多个电参量。

4. 测量精度

电压、电流、功率：±1.0%；有功电度1级。

5. 电气隔离

RS-485接口，与供电电源、每路被测电源之间相互隔离；隔离耐压1000VAC。

6. 电源

1）DC9~50V宽范围供电。

2）典型功耗：165mA（12V）。

7. 工作环境

1）工作温度：-20~+70℃；存放温度：-40~+85℃。

2）相对湿度：5~95%，无结露（在40℃下）。

3）海拔高度：0~3000米。

4）环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所。

8. 温度漂移

≤100ppm/℃

9. 产品尺寸

252.8*80mm

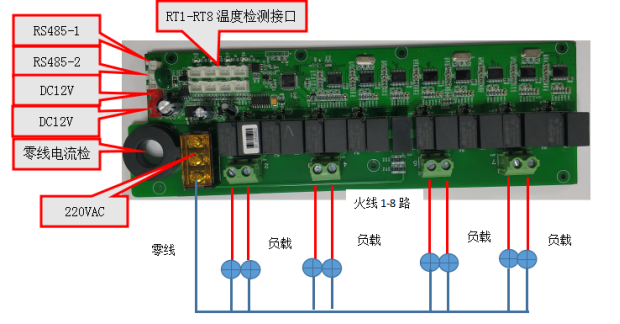

10. 外形及接线示意图
