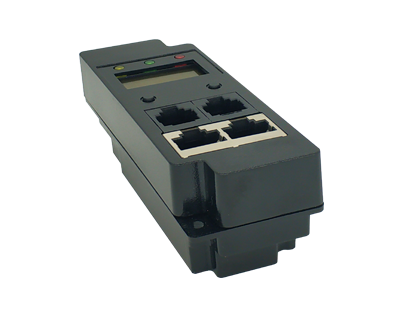

JSY1005 智能RS485PDU电流表头

计量型智能PDU表头

1. 采集单路交流电参数,包括单相电压、电流、功率、频率、电能等多个电参量。
2. 带1路ESD保护电路的RS-485通讯接口,采用《MODBUS-RTU》协议,兼容性好,方便编程。
3. 2路温湿度接口。
4. 可切换不同方向显示。
5. 电气绝缘耐压2000VAC。
6. 宽电压工作AC80~265V。
7. 可根据客户要求更改和定制。

产品概述:/ Product overview

JSY1005型智能RS485PDU计量表头是一款能够完成电能采集、测量及数据传输交流电参数的电源分配单元,能准确测量单相交流电压、电流、功率、功率因数、频率、电量等电参数,提供1路RS-485通讯接口,可单独提供电源,MODBUS-RTU规约,具有极优的性价比。

产品技术参数:/ Product technical parameters

1. 单相交流输入

1)电压量程:100V、220V、380V等可选。

2)电流量程:5A、50A、等可选;外配外接开口电流互感器型号可选。

3)信号处理:采用专用计量芯片,24位AD采用。

4)过载能力:1.2倍量程可持续;瞬间(<20ms)电流5倍,电压1.2倍量程不损坏。

5)输入阻抗:电压通道>1KΩ/V。

2. 通讯接口

1)接口类型:1路RS-485通讯接口。

2)通讯协议:MODBUS-RTU协议。

3)数据格式:可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通讯速率:RS-485通讯接口波特率可设置9600、19200、38400bps;波特率默认为9600bps。

3. 测试输出数据

电压、电流、功率、电能等多个电参量。

4. 测量精度

电压、电流、功率:±1.0%;有功电度1级。

5. 电气隔离

RS-485接口与交流供电电源、电压输入、电流输入之间相互隔离;隔离耐压2000VAC。

6. 电源

1)电源方式:电压范围是AC85~265

2)典型功耗:≤1W。

7. 工作环境

1)工作温度:-20~+70℃;存放温度:-40~+85℃。

2)相对湿度:5~95%,无结露(在40℃下)。

3)海拔高度:0~3000米。

4)环境:无爆炸、腐蚀气体及导电尘埃,无显著摇动、振动和冲击的场所。

8. 温度漂移

≤100ppm/℃

9. 产品尺寸

1U外壳
