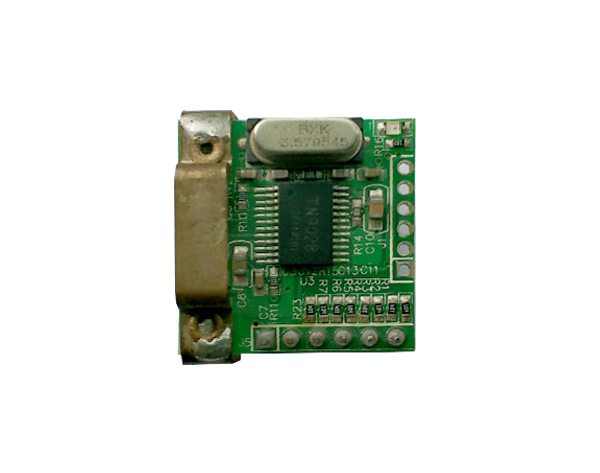

JSY-MK-151交直流电能计量模块是为了适应各类电器厂家对自己的产品用电情况进行监控研发而成。通过UAR接口方便和其他单片机、ARM连接实现众多自动化控制功能。

  满足充电桩鉴定规程《JJG1148-2018》《GB_T_17215.321-2008》中计量标准要求。

  《MODBUS-RTU》协议。可选配不同规格，方便易用。

1. 单相交流输入

1）电压量程：0~100V、220V等可选。

2）电流量程：0~16A锰铜采样直入式。

3）额定频率：45~65Hz。

4）信号处理：采用专用计量芯片，24位AD采用。

5）过载能力：1.2倍量程可持续；瞬间(<20ms)电流5倍，电压1.5倍量程不损坏。

6）输入阻抗：电压通道>1KΩ/V，电流通道≤100mΩ。

2. 通讯接口

1）接口类型：提供UART通讯接口。

2）通讯协议：MODBUS-RTU协议。

3）数据格式：可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4）通讯速率：波特率可设置1200、2400、4800、9600bps；通讯接口波特率默认4800bps，“n,8,1”格式。

3. 计量数据输出

电压、电流、功率、功率因素、频率、电能等电参数。

4. 测量精度

电压、电流、功率：≤1.0%；有功电度1级

5. 电源

DC+5V供电时，峰值电压不得超过+5.5V；典型功耗：≤20mA。

6. 工作环境

1）工作温度：-20~+70℃；存放温度：-40~+85℃。

2）相对湿度：5~95%，无结露（在40℃下）。

3）海拔高度：0~3000米。

4）环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所。

7. 温度漂移

≤100ppm/℃

8. 安装方式

嵌入安装

9. 模块尺寸

25.5*23.5*13.7mm；管脚间距2.54mm

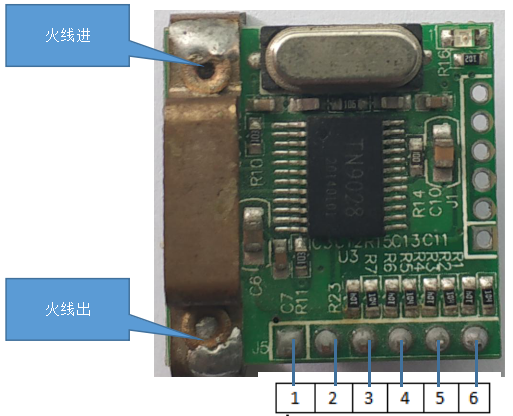

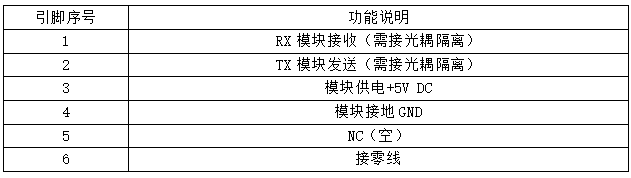

10. 外形接口定义及接线图
