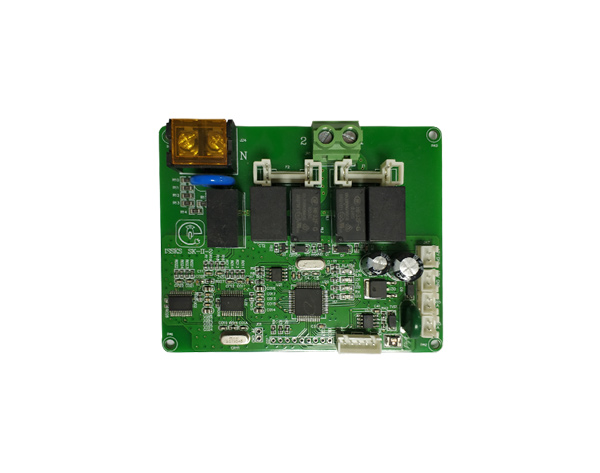

JSY-MK-172 交流2路充电桩电能计量模块

交流充电桩计量模块

1.采集2路交流充电桩电参数,包括电压、电流、功率、电能等多个电参量。
2.2路交流磁保持继电器控制。
3.采用专用测量芯片,有效值测量方式,测量精度高。
4.通信规约采用标准Modbus-RTU,兼容性好,方便编程。
5.带1路ESD保护电路的RS-485通信接口。
6.宽工作电压DC9~50V。
7.可根据客户要求更改和定制。

产品概述:/ PRODUCT OVERVIEW

JSY-MK-172 2路充电桩电能计量模块是一款能够完成电能采集、测量控制及数据传输的多路交流电参数测量产品,能准确测量2交流电压、电流、功率、电量等电参数,提供1路RS-485通讯接口,MODBUS-RTU规约,具有极优的性价比。

JSY-MK-172 2路电能计量模块可广泛应用于充电桩、节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中,用于监测交流设备的流和电量消耗情况


产品技术参数:/ PRODUCT TECHNICAL PARAMETERS


1. 交流2路输入

1)电压量程:0~350V(可定制)。

2)电流量程:每路10A(可定制)。

3)信号处理:采用专用计量芯片,24位AD采用。

4)过载能力:1.2倍量程可持续;瞬间(<20ms)电流5倍,电压1.2倍量程不损坏。

5)输入阻抗:电压通道>1KΩ/V,电流通道≤10mΩ

2. 通讯接口

1)接口类型:1路RS-485通讯接口。

2)通讯协议:MODBUS-RTU协议。

3)数据格式:可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通讯速率:RS-485通讯接口波特率可设置9600、19200、38400bps;波特率默认为9600bps,数据格式“n,8,1”。

3. 测试输出数据

电压、电流、功率、电能等多个电参量

4. 测量精度

电压、电流、功率:±1.0%;有功电度1级。

5. 电气隔离

RS-485接口,与供电电源、每路被测电源之间相互隔离;隔离耐压1000VAC。

6. 电源

1)DC9~50V宽范围供电。

2)典型功耗:165mA(12V)。

7. 工作环境

1)工作温度:-20~+70℃;存放温度:-40~+85℃。

2)相对湿度:5~95%,无结露(在40℃下)。

3)海拔高度:0~3000米。

4)环境:无爆炸、腐蚀气体及导电尘埃,无显著摇动、振动和冲击的场所。

8. 温度漂移

≤100ppm/℃

9. 产品尺寸

101*81mm

10. 外形及接线示意图

JSY-MK-172 交流2路计量模块
