JSY-MK-192型三相互感式EMC能耗监测计量模块是一款能够完成电能采集、测量及数据传输交流电参数测量产品，能准确测量三相交流电压、电流、功率、功率因数、频率、电量等电参数，也可以测量12路单相交流电压、电流、功率、功率因数、频率、电量等电参数，提供2路RS-485通讯接口，可单独提供电源，MODBUS-RTU规约，具有极优的性价比。

  JSY-MK-192型三相互感式EMC能耗监测计量模块可广泛应用于EMC能耗监测、电力改造、通信、铁路、交通、环保、石化、钢铁等行业中，用于监测交流设备的电流和电量消耗情况。

1. 单相或三相交流输入

1）电压量程：100V、220V、380V等可选。

2）电流量程：5A、50A、100A等可选；外配外接开口电流互感器型号可选。

3）信号处理：采用专用计量芯片，24位AD采用。

4）过载能力：1.2倍量程可持续；瞬间(<20ms)电流5倍，电压1.2倍量程不损坏。

5）输入阻抗：电压通道>1KΩ/V。

2. 通讯接口

1）接口类型：2路RS-485通讯接口。

2）通讯协议：MODBUS-RTU协议。

3）数据格式：可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4）通讯速率：RS-485通讯接口波特率可设置9600、19200、38400bps；波特率默认为9600bps。

3. 测试输出数据

电压、电流、功率、电能等多个电参量。

4. 测量精度

电压、电流、电量：±1.0%，有功电度1级。

5. 电气隔离

RS-485接口与交流供电电源、电压输入、电流输入之间相互隔离；隔离耐压2000VAC。

6. 电源

1）电源输入：3*220/380VAC

2）典型功耗：≤1W。

7. 工作环境

1）工作温度：-20~+70℃；存放温度：-40~+85℃。

2）相对湿度：5~95%，无结露（在40℃下）。

3）海拔高度：0~3000米。

4）环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所。

8. 温度漂移

≤100ppm/℃

9. 安装方式

7P导轨式安装

10. 产品尺寸

144.7*93*40.3mm

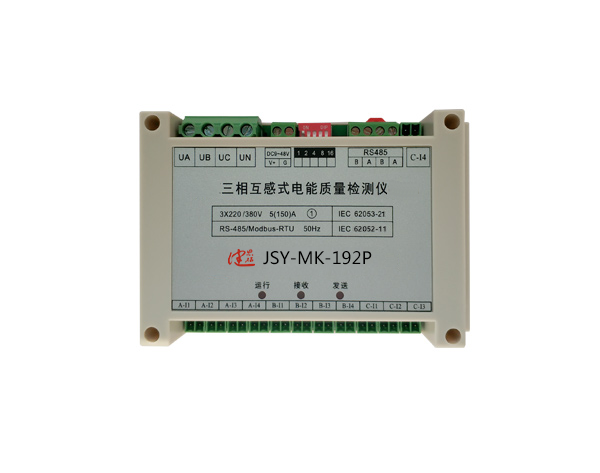

11. 产品外形

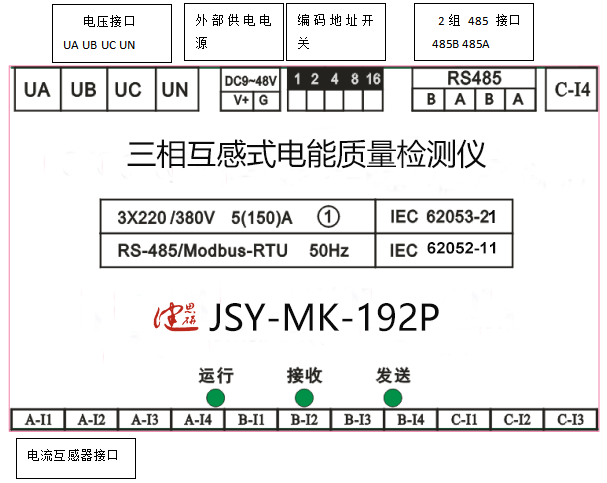

11. 接口定义
