在电力系统中，精准测量电能消耗是优化用电效率、降低能耗成本的关键。无论是家庭电表还是工业设备，背后都离不开各种高精度的电流与电压测量技术。健思研科技将带你了解常见的电能计量方法，揭秘它们的工作原理和优缺点！

一、电流采样技术：4种技术谁更胜一筹？

电流测量是电能计算的核心，不同场景下需要选择最合适的技术：

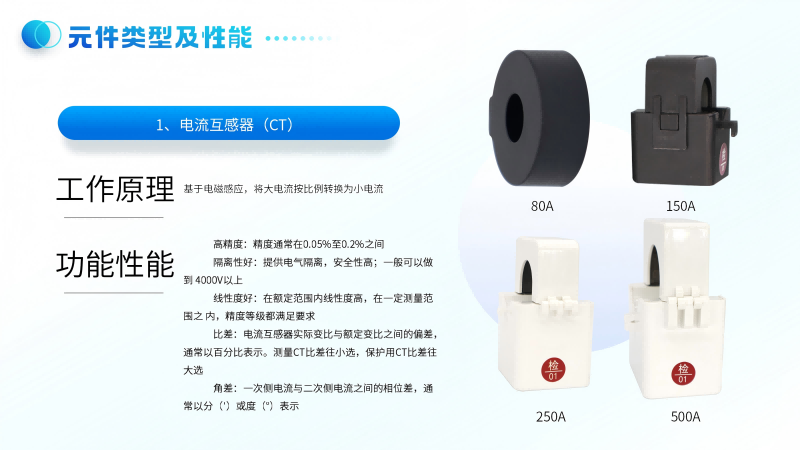

1. 电流互感器（CT）

原理：基于电磁感应，将大电流按比例转换为小电流（如5A--5/2.5mA）。

优点：成本低、精度高（可达0.1%以下）、功耗低。

缺点：受温度影响需补偿，常用于工频电流测量。

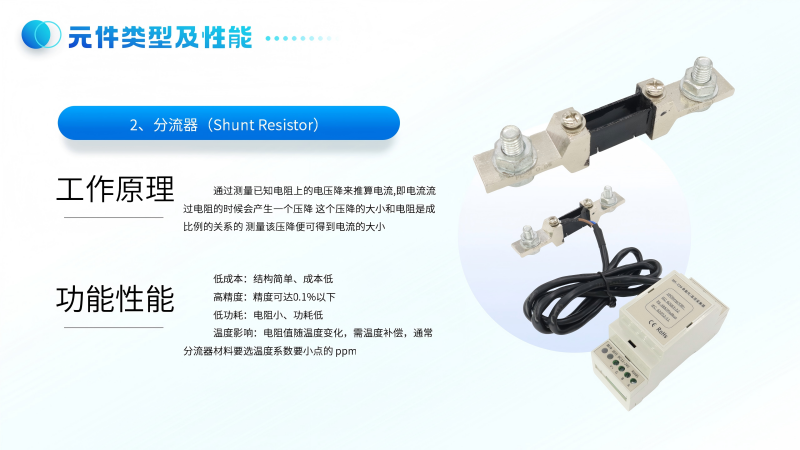

2. 分流器（Shunt Resistor）

原理：通过测量电阻上的电压降推算电流（公式：I = V/R）。

优点：非接触测量、宽频带（支持交直流）。

缺点：温度影响显著，需选用低温漂材料（如20ppm）

*我们选用锰铜材料，因其温度稳定性较好，能在一定程度上缓解这一问题。

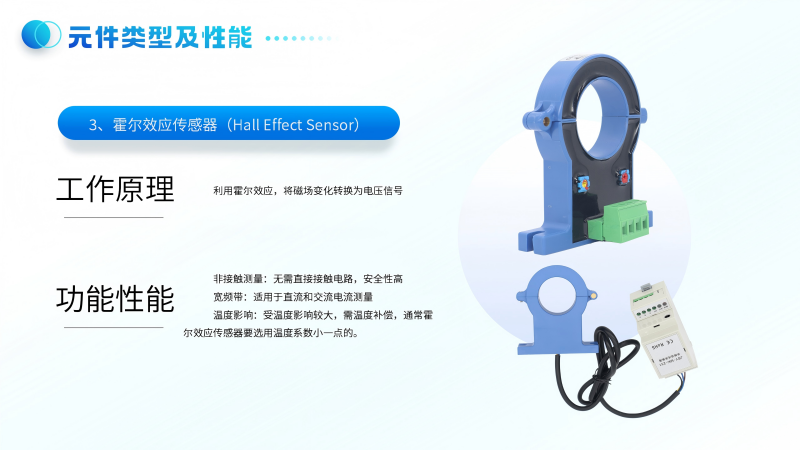

3. 霍尔效应传感器

原理：利用磁场变化转换为电压信号。

优点：非接触、高低频通用、可测量直流、发热小。

缺点：成本较高，适合精度要求不高的场景。

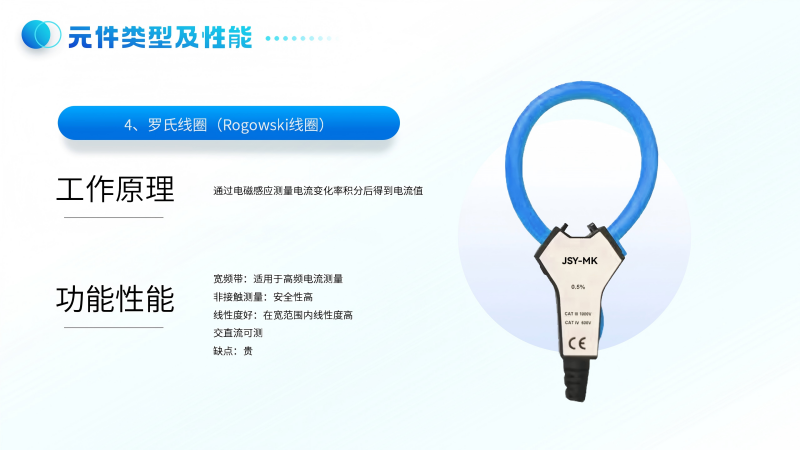

4. 罗氏线圈（Rogowski线圈）

原理：通过电磁感应测量电流变化率，积分后得到电流值。

优点：柔性设计、适合高频和瞬态电流。

缺点：需额外积分电路，成本较高，仅适用于工频电流测量。

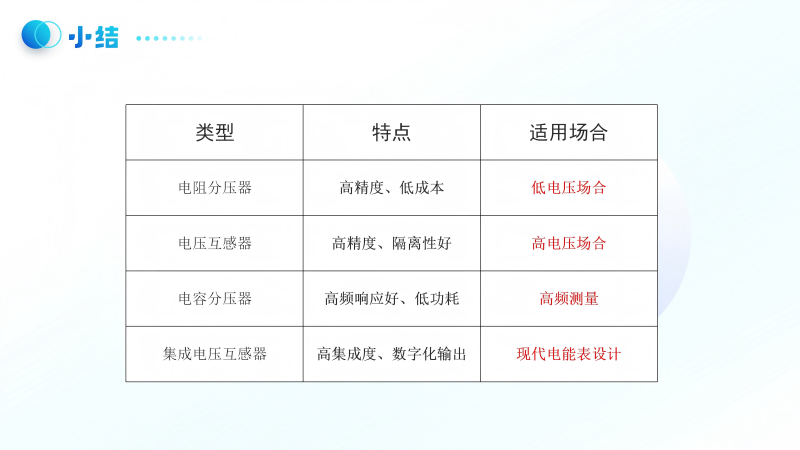

电压信号是电能计算的另一核心，不同技术各有千秋：

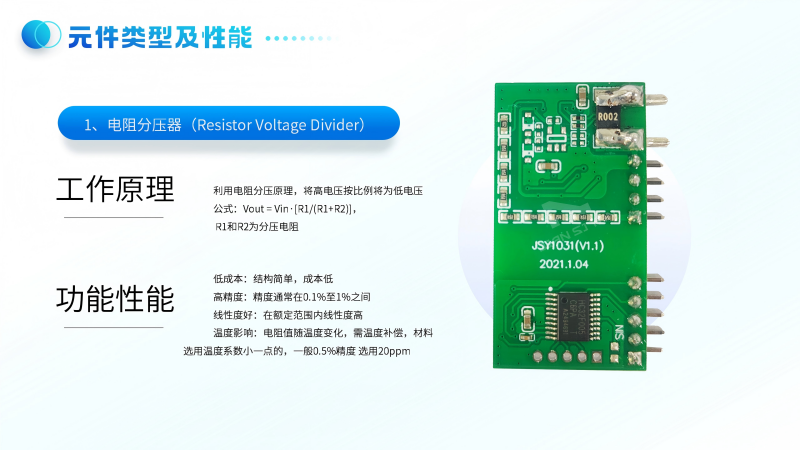

1. 电阻分压器

原理：利用电阻分压公式

（Vout = Vin·[R1/(R1+R2)]）。

优点：精度通常在0.1%6至1%之间。

缺点：非隔离，容易收到强电干扰。

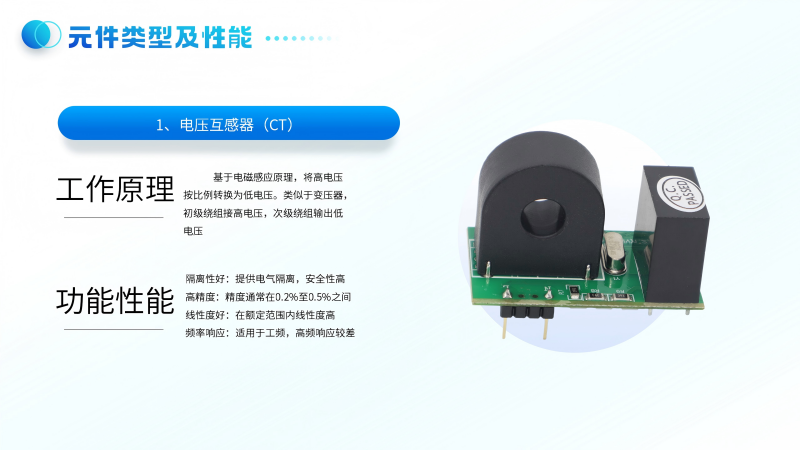

2. 电压互感器（PT）

原理：类似变压器，将高电压转换为低电压。

优点：全隔离、抗干扰能力强、功耗低、体积小。

缺点：频率响应较差，仅用于工频测量。

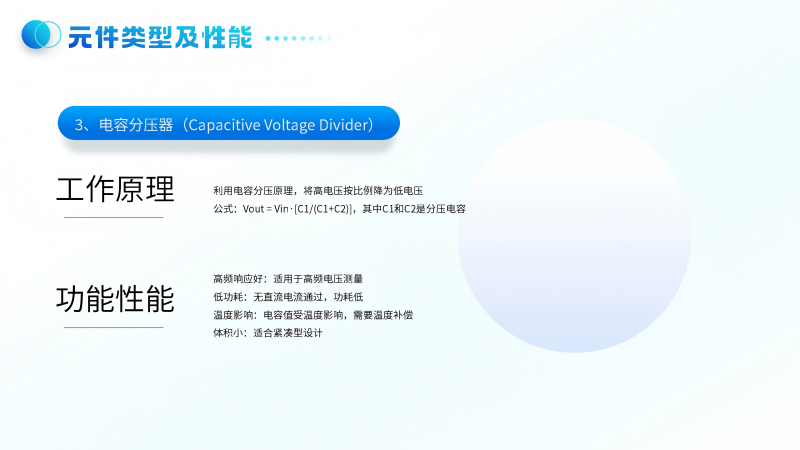

3. 电容分压器

原理：利用电容分压公式（Vout = Vin·[C1/(C1+C2)]）。

优点：适用于高频电压测量。

缺点：温度稳定性较差，需选用低温度系数材料。

3. 电容分压器

原理：利用电容分压公式（Vout = Vin·[C1/(C1+C2)]）。

优点：适用于高频电压测量。

缺点：温度稳定性较差，需选用低温度系数材料。

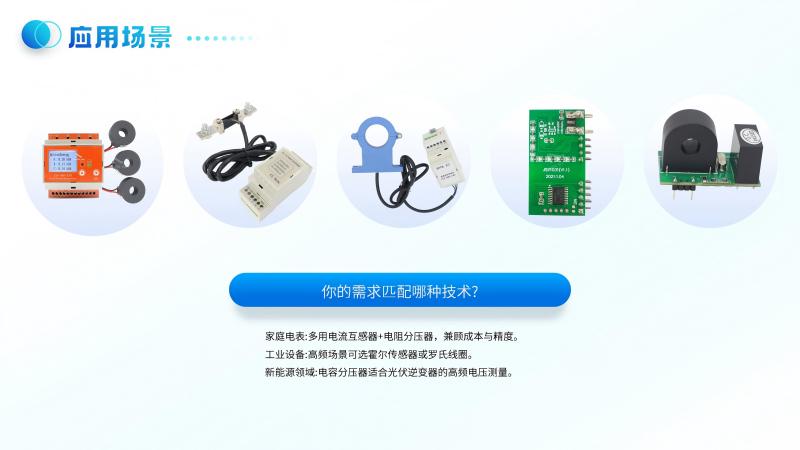

四、应用场景：你的需求匹配哪种技术？

家庭电表：多用电流互感器+电阻分压器，兼顾成本与精度。

工业设备：高频场景可选霍尔传感器或罗氏线圈。

新能源领域：电容分压器适合光伏逆变器的高频电压测量。

结语

电能计量技术虽“隐形”，却是节能降耗的幕后功臣。无论是选型还是日常维护，理解这些技术的核心原理和适用场景，健思研科技都能助你更高效地管理用电。下次看到电表时，不妨想想它背后的科技力量！
