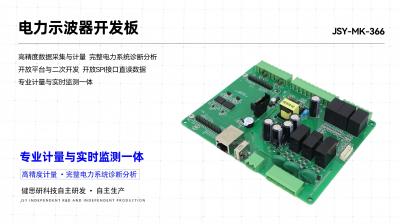

在智能电网升级、电力设备智能化浪潮下，电力系统的原始数据采集速度、精度与适配性成为行业核心诉求。深圳市健思研科技全新推出JSY-MK-366三相电力参数采集开发板，以 “原始数据提供者”为核心定位，集24位超高精度、毫秒级更新、全场景适配于一体，专为电力故障录波器、微机保护器等产品赋能，让电力研发、故障溯源、实时保护更高效、更省心！

核心亮点

01全维度数据采集，计量精度拉满

24位ADC模数转换，分辨率远超传统8-10位单片机与16位计量芯片，精准还原电网模拟量细节，无数据失真；

单个完整正弦曲线含256个采样点，50Hz/60Hz 工频电网下，每秒采样量高达256*60*50，彻底解决传统产品“数据更新慢”痛点，满足故障分析、实时保护等高频需求；

严苛计量标准，自动记录故障前10个波形、故障后10个波形，为故障溯源提供完整数据链。

02内置高级分析引擎，故障诊断更智能

电能质量深度解析：涵盖 61 次谐波、间谐波、电网不平衡度、超限记录、有功/无功/视在功率、功率因数等，覆盖电网电力全场景需求；

事件智能监测录波：实时捕捉电压暂降、骤升、中断、快速电压变化等故障，精准记录事件的精确时标、幅值与持续时间，为故障溯源提供关键依据；

运行状态全面把控：精准计算电压电流不平衡度、闪变，提前预警电力系统异常，助力用户防患于未然。

03开放平台设计，二次开发无限制

数据完全开放：通过双路SPI接口可自由访问原始采样数据、所有计算参数及底层寄存器，无需从零构建基础算法，大幅降低开发门槛。

灵活扩展能力：支持自定义故障录波算法、保护逻辑、能效分析模型，完美适配不同场景下的个性化研发需求，赋能创新设计。

丰富接口支持：除SPI高速通信、RS485 接口外，还配备有功/ 无功脉冲输出、SWD调试接口，波形数据通过SPI2主机接口连续实时发送，设备集成更便捷高效。

04 便捷测试支持

为让开发者快速落地项目，JSY-MK-366配套专属测试工具与上位机软件，无需额外适配，接线即测、操作极简：

专属测试工具，通信无缝衔接：搭配USB转UART/IIC/SPI协议工具，轻松实现电脑与开发板的信号转换与数据传输。

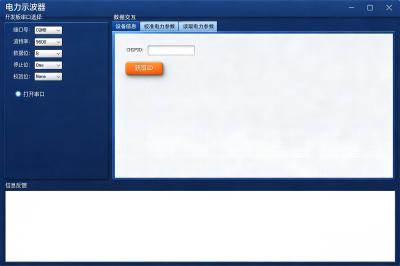

可视化上位机软件，数据直观可控：配套电力示波器上位机软件，界面简洁易用，支持三大核心功能模块，全程可视化操作

应用场景



电力系统故障分析：支持自定义录波、暂态分析、继电保护原型验证，快速定位电网故障根源，提升故障处理效率。

电能质量监测设备开发：可打造便携式 / 在线式分析仪，满足南网标准对谐波、间谐波的监测要求，适配专业监测场景。

智能配用电终端研发：适配智能断路器、能效管理终端、充电桩计费控制单元原型开发，助力智能配用电领域技术升级。

新能源系统监控：精准完成光伏、储能系统的电力参数采集与数据分析，保障新能源系统稳定运行，优化能源利用效率。

教学与科研：适用于电力电子、智能电网专业实验教学，支持高校课题研究与技术创新，为学术研究与人才培养提供可靠硬件支撑。

工业级品质保障，稳定可靠

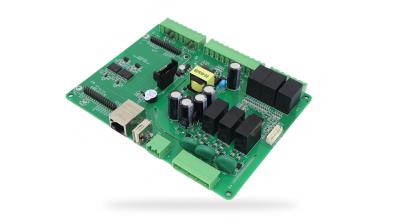

模块化架构：核心计量芯片（HT7628）+信号调理+隔离通信设计，集成电压/电流互感器、精密基准源，关键节点预留测试点，调试更便捷；

宽环境适配：支持三相三线/四线配置，电压电流增益可选，工作温度- 30℃～+65℃，板载防护达IP54，恶劣环境稳定运行；

安全保障：关键参数掉电保存，DC 12V工业供电设计，多重电气保护，耐用性拉满；

频率限定：专为50Hz/60Hz工频电网打造，聚焦核心场景，性能更专注。



总结

JSY-MK-366 不仅是一款开发板，更是电力电子领域的 “高效研发伙伴”—— 以 “原始数据精准供给” 为核心，解决行业速度慢、精度低、开发难三大痛点，适配不同开发能力客户，覆盖从故障分析到实时保护的全场景需求。无论是原型验证、产品研发，还是批量生产，都能为你节省时间成本，抢占市场先机！

现在咨询可获取《详细技术手册》！咨询热线：400-001-9882官网：http://www.webaic.com/

电力测量从未如此简单，JSY-MK-366 与你共拓电力智能化新赛道！

#电力电子 #新品发布 #电力测量 #高精度采集 #电力故障录波
