三相三线电能模块的接线方式和计算

2019-05-13 18:38:49

为什么要用三相输电?

与单相电比较,三相电具有许多优点:

1. 从发电方面看,相对于同尺寸的发电机,采用三相的比单相的可以提高功率约50%;效率高

2. 从输出方面看,在输电距离,输送功率,功率因素,电压损失和功率损失等相同的输电条件下,输送三相电能较输送单相电能可以节约铜25%;节约材料

3. 从配电方面看,三相变压器比单相变压器更经济,而且三相变压器更便于接入三相及单相两类负载;此外,在用电设备方面,三相笼型异步电动机具有结构简单,价格低廉,坚固耐用,维护使用方便,且运行时比单相电动机振动小等优点。经济实惠



三相三线制电能模块的接线方式和计算

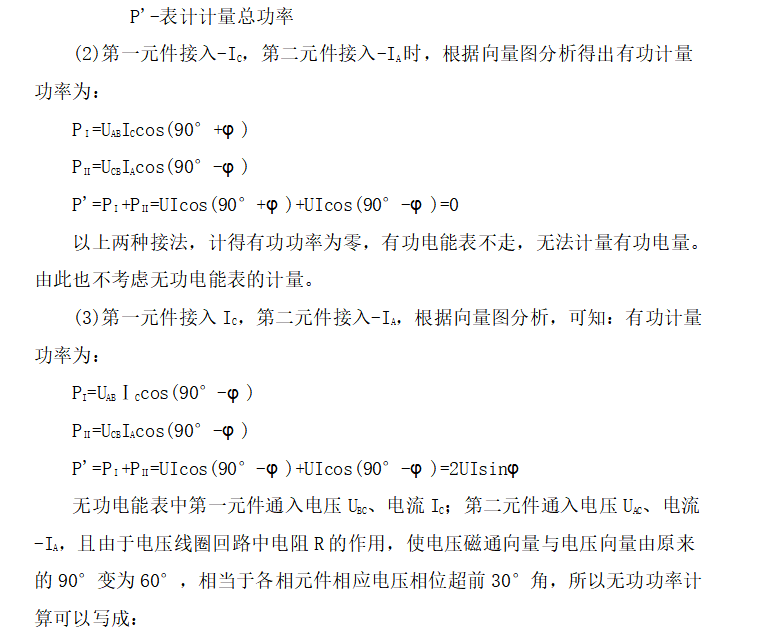

由于一般10kV及以上的高压系统均采用三相三线的供电方式,所以高压系统大多采用三相两元件电能表计量电能。三相三线电能表的接线并不复杂,但由于疏忽,特别是附有电压互感器与电流互感器的电能表,错接的机会较多。三相三线电能表错接线时会产生许多怪现象:有的不转,有的反转,但计量出的电量数与实际不相符。由于电压互感器的电压相序可由相序表判断,错误的可能性较小,本文着重讨论电流互感器错接线对电能计量的影响。如果将电流互感器的二次线接错,共有八种接线,其中1种可以正确计量电能,有2种电能表不走,有3种电能表反转,有2种电能表虽正转,但计量出的电能是错误的。


TIM图片20190513172457

TIM图片20190513172802

1

2

3

4


5

6
