JSY1053 是深圳市健思研科技基于 SUM（可持续、可升级和可维护）设计理念研发的单相计量型柜式配电单元核心元器件，作为专业级网络远程监控管理电源分配系统的重要组成，集成网络通讯、电源分配、电能计量等自主核心技术。产品输入电压为 176-264V，最大总负载电流 63A，可实现单相电路的电压、电流、功率、电能等电参数的总测量与每路输出测量，支持每路输出远程开 / 关控制，还可自定义每路输出上 / 下电时序与间隔时间。

1. 单相交流输入

1)电压量程：额定电压 220V，工作范围 AC176～264V。

2)电流量程：最大总负载电流 63A，输出电流 8A 可选 20A 大电流。

3)信号处理：集成专业计量模块，支持总路及每路输出电参量精准采集。

4)过载保护：支持自定义过流告警阈值，触发后多方式告警，有效防护电路过载。

5)测量维度：覆盖电压、电流、功率、功率因数、电能等全电参量。

2. 通讯接口

1)接口类型：1 路以太网接口、2 路 RS485 通讯接口（同总线，方便级联）。

2)通讯协议：支持 MODBUS-RTU（级联 / 配置）、SNMP V1/V2C/V3，提供二次开发接口。

3)级联能力：RS485 总线最多级联 4 台设备，通讯距离≤1200 米。

4)数据传输：Web 端实时同步电参量、温湿度、设备状态等数据，刷新延迟≤1s。

3. 测试输出数据

总路及每路输出的电压、电流、功率、功率因数、电能；环境温湿度数据；设备运行状态、告警状态、事件日志等。

4. 测量精度

电压分辨率 0.01V、电流分辨率 0.01A，温湿度分辨率 0.1；温度测量精度 ±0.5℃，湿度测量精度 ±2%；电参量测量精准度适配工业级计量要求。

5. 电气隔离

通讯接口与供电、输出回路电气隔离，满足工业级配电设备绝缘防护标准。

6. 电源

1)供电方式：单相交流供电，适配输入电压范围 AC176～264V。

2)功耗特性：工业低功耗设计，适配机房不间断供电场景。

7. 工作环境

1)工作温度：-10~+50℃；极限工作温度：-20~+60℃。

2)相对湿度：10~90%（无凝露）。

3)存储运输：极限温度 - 40~+70℃，适应物流及机房仓储环境。

4)适用场所：无爆炸、腐蚀气体，无显著摇动、振动和冲击的工业 / 机房环境。

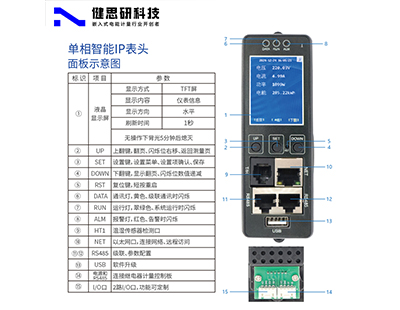

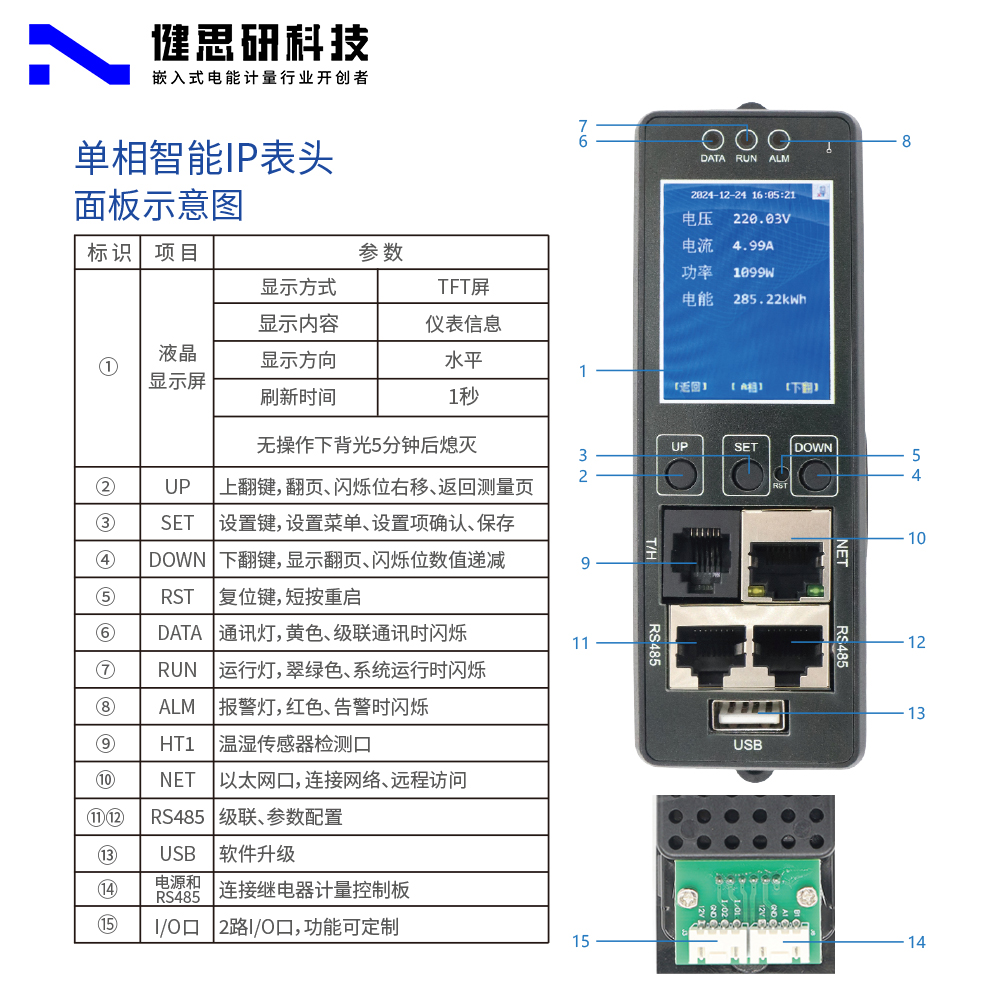

8. 面板定义

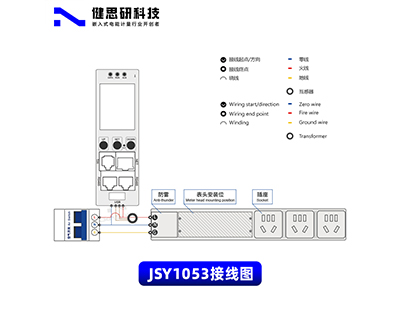

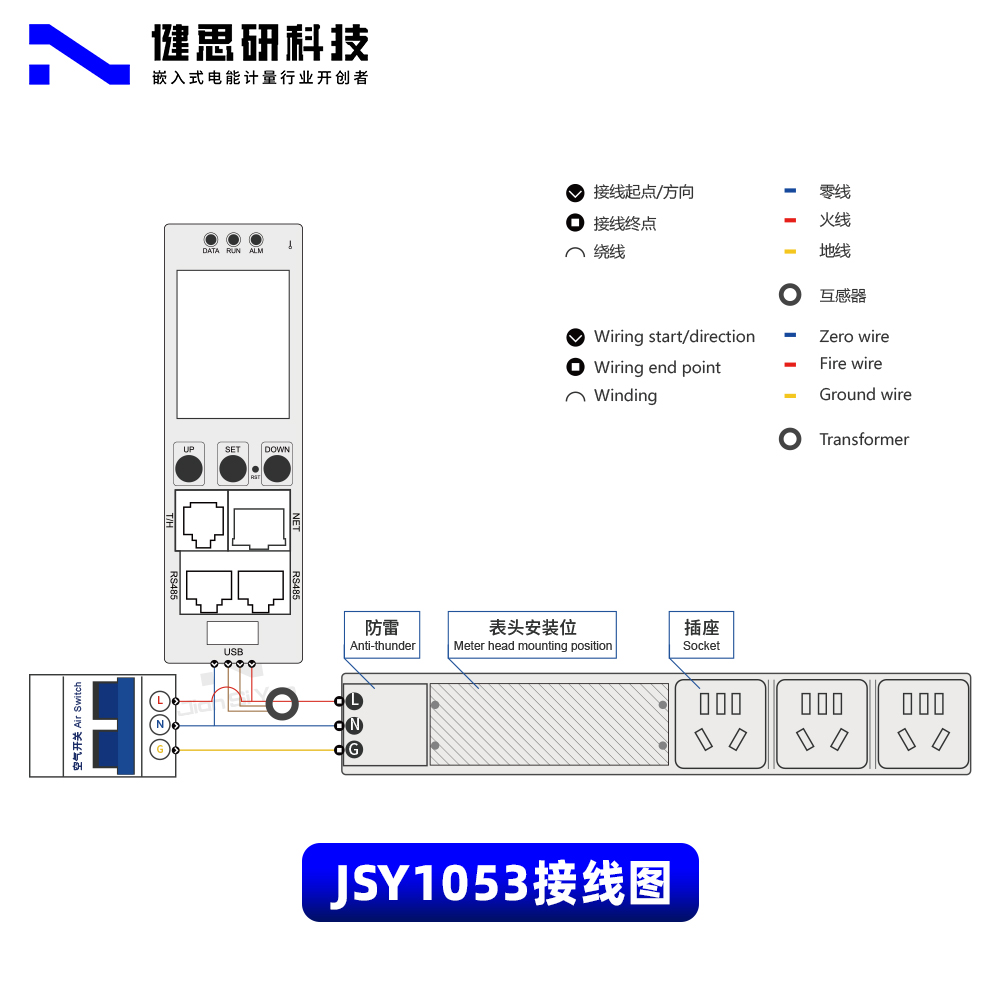

9. 接线参考
