JSY-MK-341 是深圳市健思研科技推出的三相计量型柜式配电单元核心元器件，依托 SUM 设计理念打造，融合自主知识产权的网络通讯、电源分配、电能计量核心技术，属于专业级网络远程监控管理电源分配系统配套产品。产品输入电压为 3220V，最大总负载电流 363A，可完成三相电路的总电参数（电压、电流、功率、电能）与每路输出电参数的精准测量，支持每路输出远程独立控制及上 / 下电时序、间隔时间自定义，输出电流默认 8A 且可选 20A 大电流，磁保持继电器最大支持 36 位输出、普通继电器最大 12 位输出。

1. 三相交流输入

1)电压量程：额定电压 3*220V，输出电压适配 AC176～264V。

2)电流量程：最大总负载电流 3*63A，输出电流 8A 可选 20A 大电流。

3)输出配置：磁保持继电器最大 36 位输出，普通继电器最大 12 位输出，支持多回路扩展。

4)信号处理：三相独立计量采集，支持总路及每路输出电参量精准监测。

5)过载保护：支持总路 / 单回路自定义过压、欠压、过流告警阈值，实现精细化电路防护。

2. 通讯接口

1)接口类型：1 路以太网接口、2 路 RS485 通讯接口（同总线，方便级联）。

2)通讯协议：支持 MODBUS-RTU（级联 / 配置）、SNMP V1/V2C/V3，提供二次开发接口。

3)级联能力：RS485 总线最多级联 4 台设备，通讯电缆支持屏蔽双绞线，末端可接 120Ω 匹配电阻提升稳定性。

4)数据传输：Web 端统一管控主机 + 从机，实时同步三相电参量、设备状态、告警信息，刷新延迟≤1s。

3. 测试输出数据

三相总路及每路输出的电压、电流、功率、功率因数、电能；环境温湿度数据；各回路继电器开关状态；设备运行日志、告警日志、事件记录等。

4. 测量精度

电压分辨率 0.01V、电流分辨率 0.01A，温湿度分辨率 0.1；温度测量精度 ±0.5℃，湿度测量精度 ±2%；三相电参量独立计量，适配工业级三相

配电计量要求。

5. 电气隔离

通讯接口、扩展接口与三相供电、输出回路电气隔离，满足三相配电设备工业级绝缘防护标准。

6. 电源

1)供电方式：三相交流供电，适配输入电压范围 3*220V。

2)功耗特性：工业低功耗设计，适配大中型机房三相不间断供电场景。

7. 工作环境

1)工作温度：-10~+50℃；极限工作温度：-20~+60℃。

2)相对湿度：10~90%（无凝露）。

3)存储运输：极限温度 - 40~+70℃，适应物流及大中型机房仓储环境。

4)适用场所：无爆炸、腐蚀气体，无显著摇动、振动和冲击的 IDC、银行、证券等大中型数据中心机房。

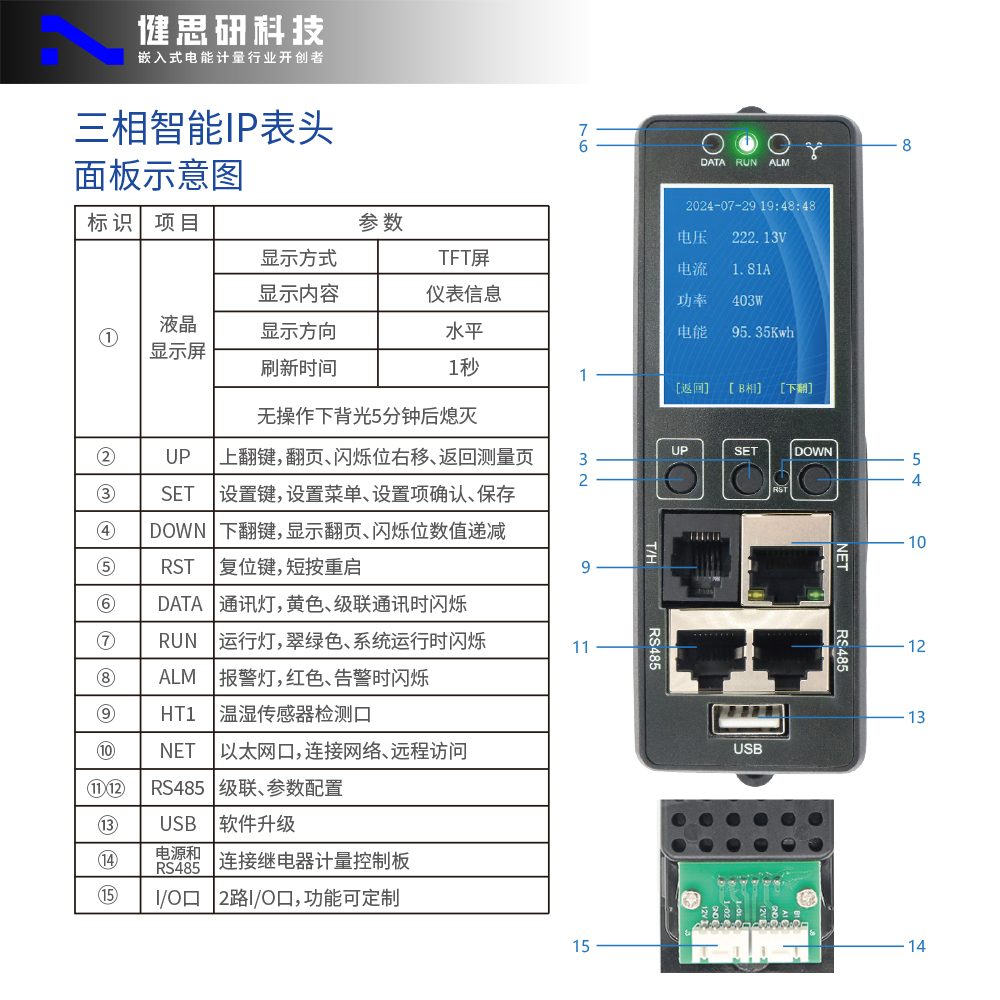

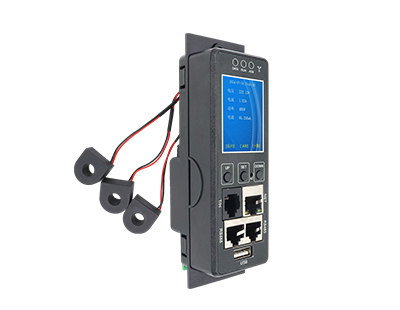

8. 面板定义

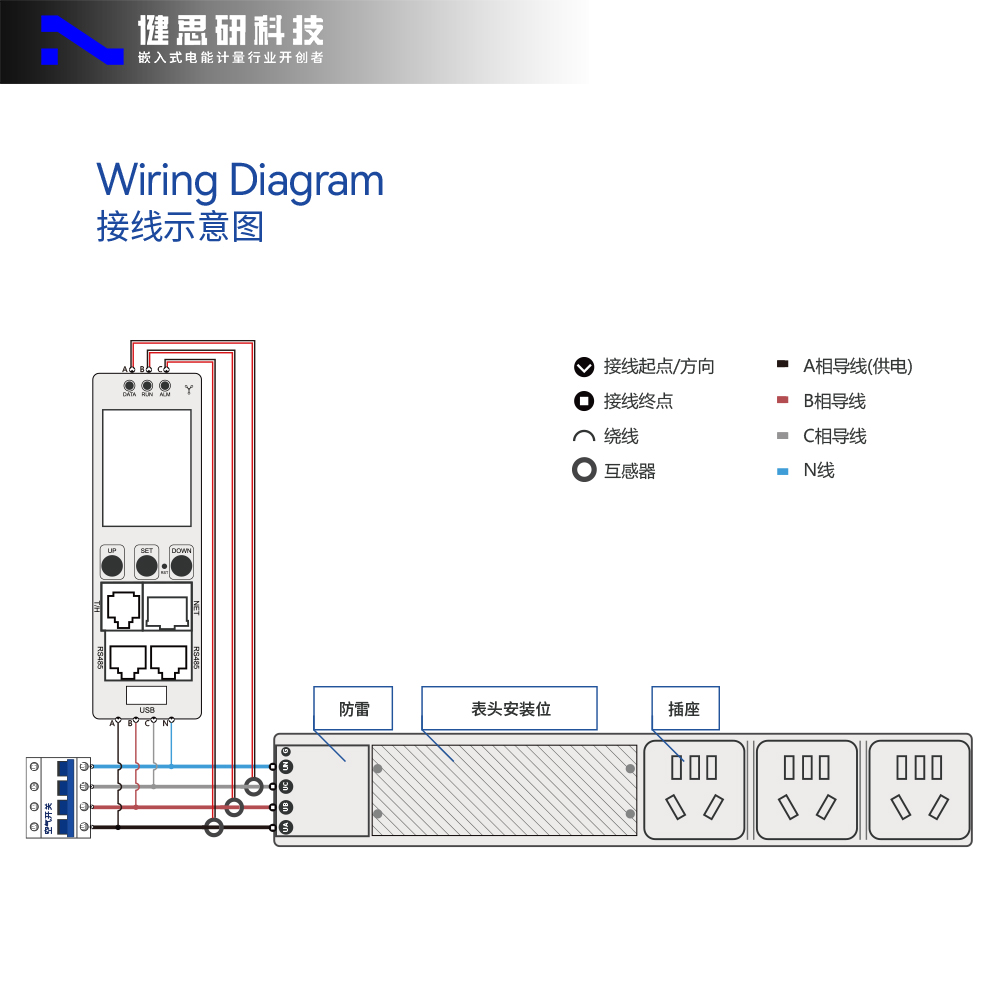

9. 接线参考
