JSY-MK-811 智能 IP PDU 模块是深圳市健思研科技专为单相配电场景打造的专业级网络远程监控管理电源分配元器件，基于 SUM（可持续、可升级和可维护）设计理念研发，集成自主知识产权的网络通讯、电源分配、电能计量核心技术。产品支持总路及每路输出电参量全维度计量、远程独立开关控制，可自定义上电时序与间隔时间，配备 2.0 英寸 TFT 彩屏、双温湿度接口、4 路开关量输入和 2 路开关量输出，可外接各类环境传感器实现多维度监测。设备支持以太网 Web 远程访问、SNMP（V1/V2c/V3）协议，通过 RS485 总线最多级联 4 台设备，具备多阈值自定义告警、用户权限分级、NTP 时间同步、固件在线升级等功能，广泛应用于 IDC、银行、证券、政府、企业等数据中心机房的单相、三相配电系统，实现电源使用数据化管理、负载均衡规划与电路过载防护，显著降低机房配电总拥有成本。

1. 交流输入

1)单相输入：电压 176-264V，最大总负载电流 63A

2)三相输入：电压 3220V 50Hz，最大总负载电流 332A（可定制 63A/120A/150A）

3)输出电压：176-264V

4)输出电流：8A，可选 20A 大电流

5)输出位数：可选，最大 48 位

6)工作频率：50Hz

2. 测量功能

1)测量参数：总路及每路输出的电压、电流、功率、功率因数、电能

2)温湿度测量：2 路接口，分辨率 0.1℃/0.1%，测温精度 ±0.5℃，测湿精度 ±2%，响应时间≤1s

3)开关量：4 路输入（可配置）、2 路输出，支持门禁 / 水浸 / 烟雾等传感器接入

3. 通讯接口

1)主接口：1 路以太网口（远程 Web 访问）、2 路 RS485 接口（同总线，方便级联）

2)预留接口：1 路备用 RS485 接口

3)通讯协议：支持 MODBUS-RTU、SNMP V1/V2c/V3，提供二次开发接口

4)级联能力：RS485 总线最多级联 4 台，通讯距离≤1200 米（屏蔽双绞线）

5)本地升级：1 路 USB 接口，支持固件本地升级

4. 电气与防护

1)告警阈值：过压 110-300VAC（默认 265V）、欠压 0-300VAC（默认 175V）、过流 0-63A（默认 63A）

2)告警方式：蜂鸣器鸣响、LCD 数值闪烁、邮件推送、SNMP Trap、串口后台告警

3)权限管理：管理员分级定义，超级用户拥有最高操作权限

5. 显示与操作

1)显示屏：TFT 彩屏，垂直显示方向，刷新时间 1s，无操作背光 5 分钟熄灭

2)操作按键：上翻、下翻、设置、复位键，支持本地参数配置与状态查看

3)状态指示灯：通讯灯（黄）、运行灯（绿）、报警灯（红），蜂鸣器（默认关闭）

6. 电源

1)供电方式：适配单相 / 三相交流输入电压范围

2)功耗特性：工业低功耗设计，适配机房不间断供电场景

7. 工作环境

1)工作温度：-20~+60℃；极限工作温度：-30~+70℃

2)相对湿度：10~90%（无凝露）

3)存储运输极限温度：-40~+70℃

4)适用场所：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的工业 / 机房环境

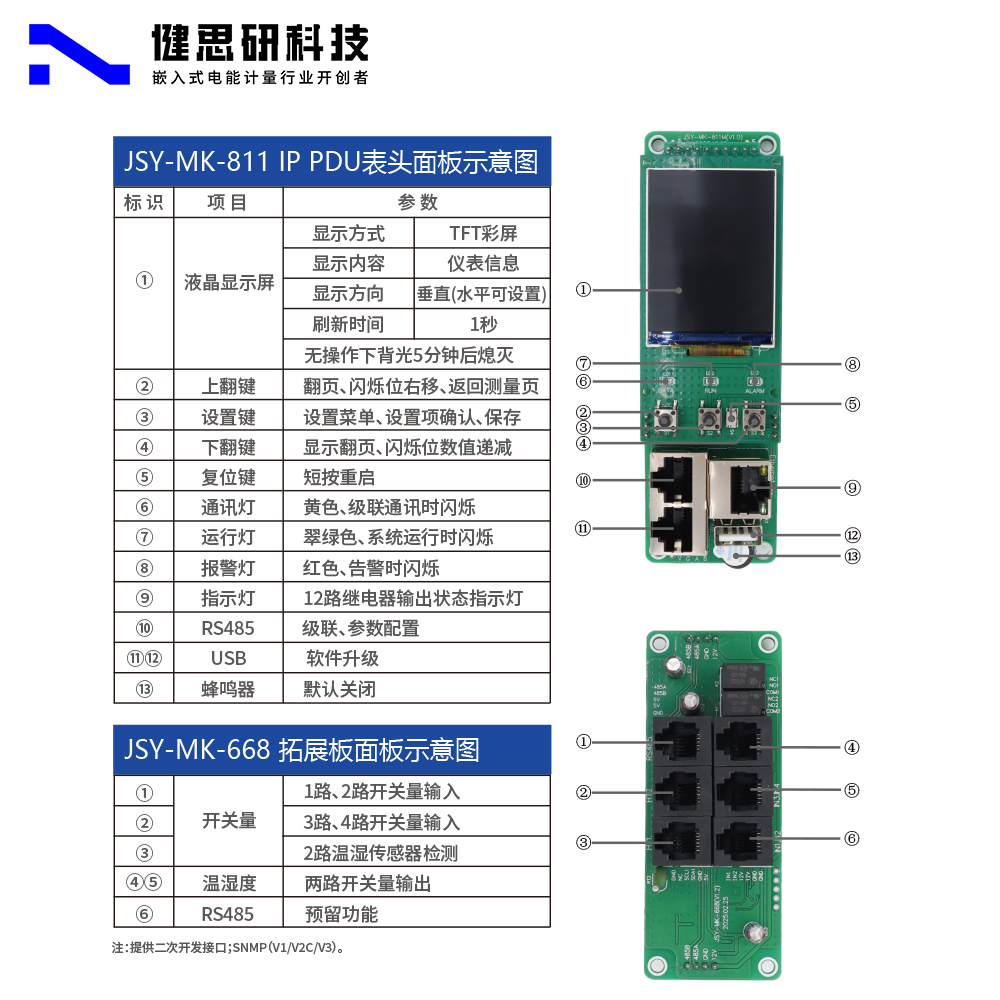

8. 面板定义

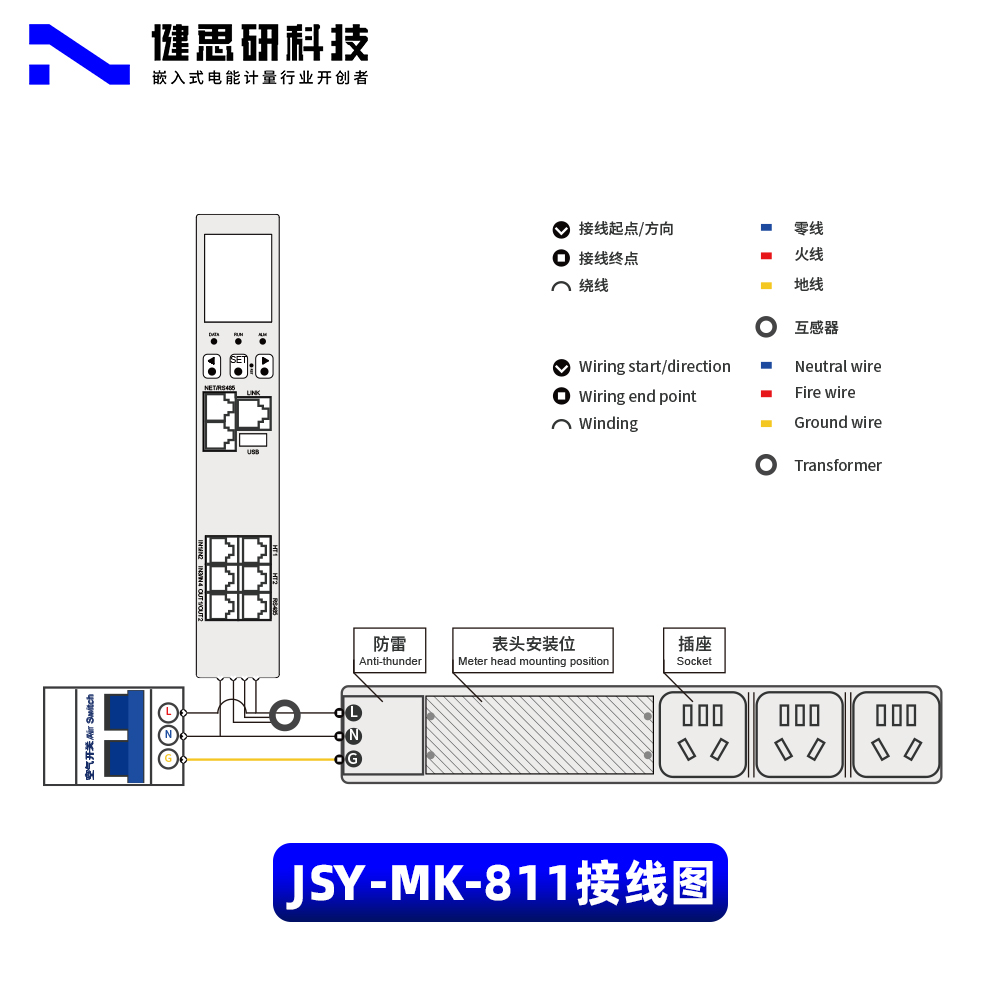

9. 接线参考
