一、引言

在现代家庭生活中，随着电器设备的日益增多与智能化发展，家庭能源消耗已成为一个不可忽视的问题。然而，面对纷繁复杂的家庭电气系统，许多家庭普遍面临着能耗计量不全面、管理不到位以及能耗偏高的困境。这不仅影响了家庭的经济负担，更对资源造成了浪费，与当前倡导的节能减排、绿色生活理念相悖。

一、方案概述

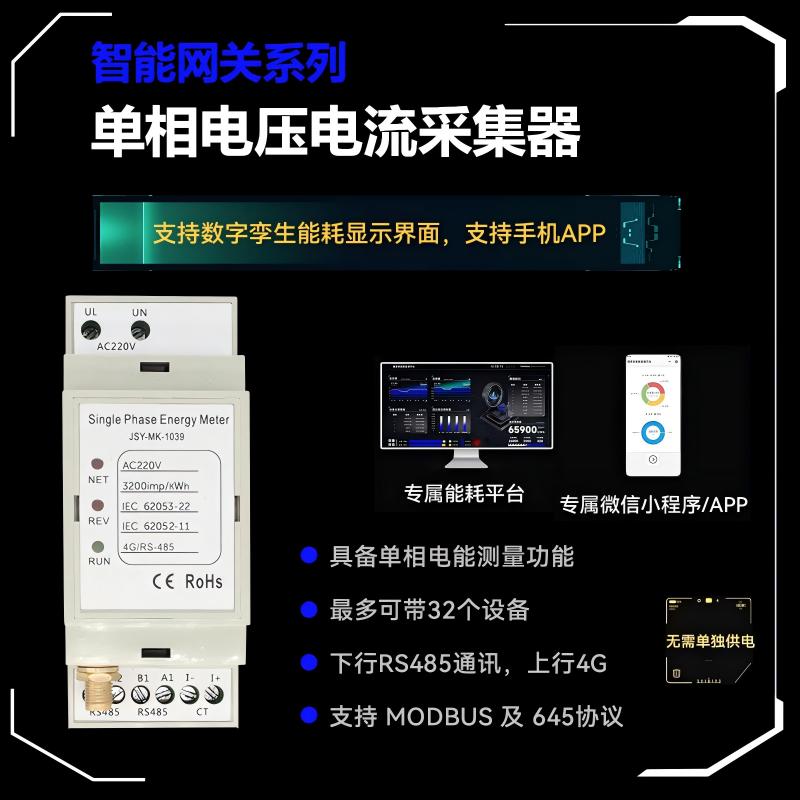

本方案通过JSY-MK-1039单相电压电流采集器，实现家庭智能电表的远程自动抄录与数据集中处理。JSY-MK-1039作为一款高性能带测量功能的导轨式网关，精准捕捉家庭交流用电的各项参数，同时兼具强大的扩展能力，无缝接入各类智能家居设备，形成一个统一的智能生态。可轻松通过能耗平台、微信小程序或APP提供电能使用数据的实时查询、深入分析及智能控制。

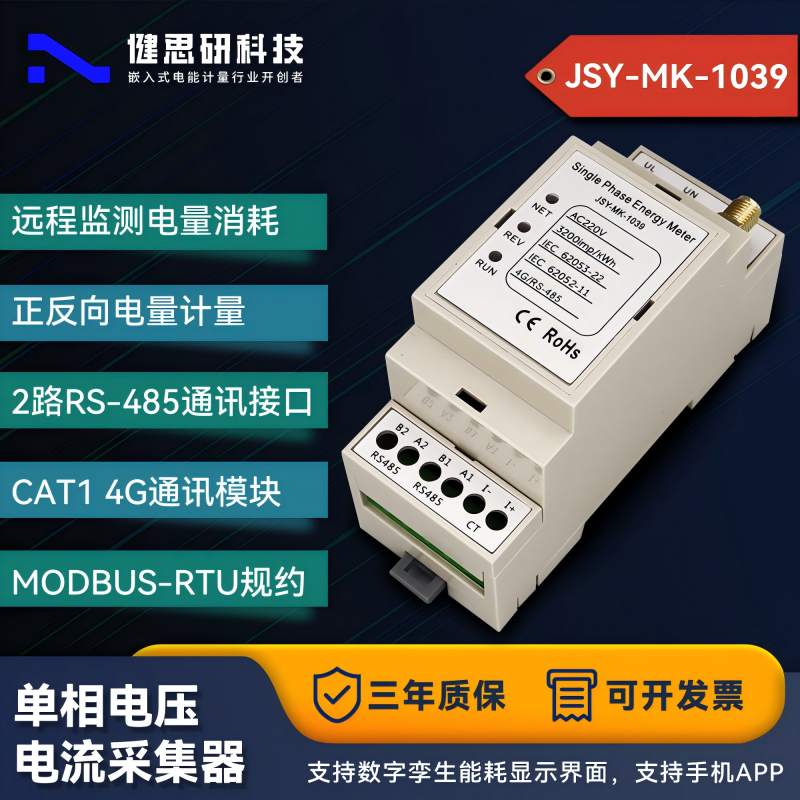

二、技术特点

精准计量：

集成24位高精度AD芯片，实现单相交流电压、电流、功率。

正反向电量等电参数的精准测量。

多元通讯：

配备2路RS-485接口，兼容MODBUS-RTU协议。

内置4G CAT1模块，支持LTE-TDD/FDD，无缝对接云端服务器。

宽压高隔：

工作电压覆盖AC80～265V，内置防反接保护，确保设备安全无忧。

高隔离电压DC2000V，强化安全防护。

长效记录：

提供全面电能参数监测，电度数据可连续累计10年不溢出。

并具备掉电保护功能，确保数据不丢失。

三、系统架构

01系统组成

本家用电能数据监测解决方案主要由以下几个部分组成：

JSY-MK-1039单相电压电流采集器：作为数据采集的核心设备，负责实时监测家庭电路的电压、电流、功率、电能等关键参数。

电流互感器：配合单相电压电流采集器使用，用于扩展电流测量范围，提高测量精度。

RS-485通讯接口：实现单相电压电流采集器与上位机或管理中心的通讯，传输实时数据和报警信息。

4G通讯模块（可选）：提供远程通讯能力，将数据上传至云端服务器，实现远程监控与管理。

管理软件：用于数据分析、报表生成、能耗趋势预测及节能建议等功能。

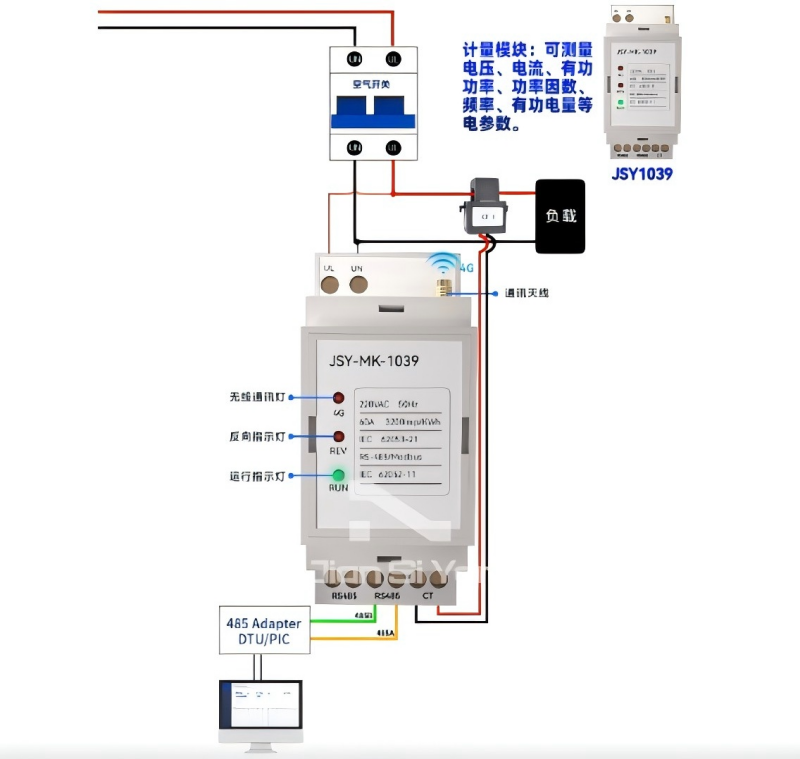

02工作原理

数据采集：JSY-MK-1039单相电压电流采集器通过电流互感器实时监测家庭电路中的电压、电流等参数，并计算得出功率、电能等数据。

数据处理：采集到的数据经过内置处理芯片进行精确计算和处理，确保数据的准确性和可靠性。

通讯传输：通过RS-485通讯接口或4G通讯模块，将处理后的数据实时传输至上位机或云端服务器。

数据分析与管理：管理软件对接收到的数据进行深入分析，生成能耗报表、趋势图等，为家庭能源管理提供科学依据。

四、实际应用场景

JSY-MK-1039单相电压电流采集器不仅可用于家庭还可广泛应用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中，用于远程监测交流设备的电流和电量消耗情况。具体应用场景包括：

智能电网：在智能电网中，JSY-MK-1039单相电压电流采集器可用于实时监测电网中各节点的电流、电压等参数，为电网的调度和管理提供实时数据支持。

能源审计：为各类企业和公共单位能源审计提供数据支持，通过安装JSY-MK-1039单相电压电流采集器，可以实时监测设备的电流和电量消耗情况，为能源管理提供科学依据，降低能耗成本。

智能楼宇：在智能楼宇中，JSY-MK-1039单相电压电流采集器可用于监测楼宇内各用电设备的能耗情况，为楼宇的能源管理和节能改造提供数据支持。

JSY-MK-1039单相电压电流采集器以其高精度测量、多通讯接口、宽电压范围与保护功能等技术特点，在智慧电力系统中发挥着重要作用。通过实时监测和数据分析，用户可以清晰地了解用能设备的能耗情况，制定科学合理的节能措施，实现节能减排目标。为智慧城市建设、能源管理等领域提供强有力的技术支持。
